CAD中“打断”和“剪断”两个工具的区别

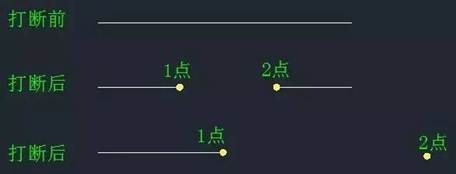

1.打断，快捷键BR，就是可以把任意一条线段在鼠标选定的任意两点打段，选定的两点之间的线条就直接被删除不见了，被分开的线段形成两条线段。或者两点中第一点在线上另一点在线段的端点外选择则相对于第一点到第二点间的线条全部被删除了，只留下了第一点到未选定的那个端点部分的线条。参考如下图：

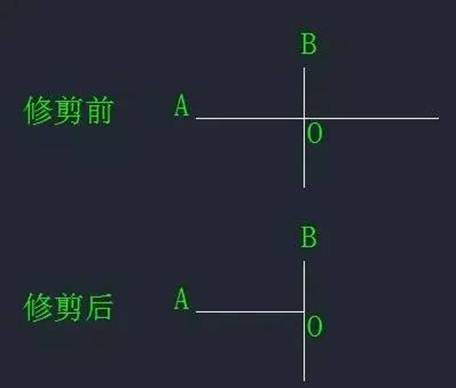

2.修剪，快捷键TR，假定要修剪的线为A,以一条与A相交的线为作为基线B，也就是上课中所说的与A相交的线作为修剪界线即基线B，A与B的交点O就是A被修剪掉一段的分界点，根据命令提示选定B回车后将A的某一端选定后，则此段就是被剪掉的一段，这一段就完全删除没有了，剩下就是没有被剪的那一段。参考如下图：
所以两者最主要的区别就是打断可以从鼠标选中的任意点打断，但是修剪必须要有一个与之相交的对象作为修剪的界线才可以以这两线的交点处将选中部分的线删除。
