如何在CAD中利用图片绘出复杂的图形
在工作中，你有可能会遇到客户一些复杂的图纸标注不全，或者样品无法用简单的工具测量出来。那么如何把这些图绘出来呢？下面介绍下如何让利用图片的形式在CAD中绘出复杂的图形方法：
1、把客户图纸转换成图片jpg，或者给客样正面拍张照片；
2、插入——图像管理器——附着——选择本地的图片——确定；

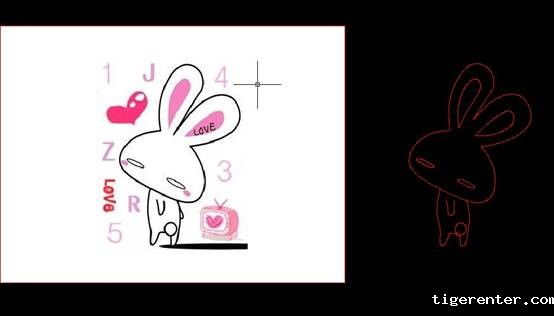

3、用样条曲线或者圆弧等工具，跟着图片的边缘描绘出来（线条颜色调成跟图片有反差的颜色）；
4、将描绘出的图形从图片中移出，缩放比例，将所描绘的图片，缩放成所需的实际尺寸。
