用CAD区域覆盖解决线条穿越尺寸数字的问题

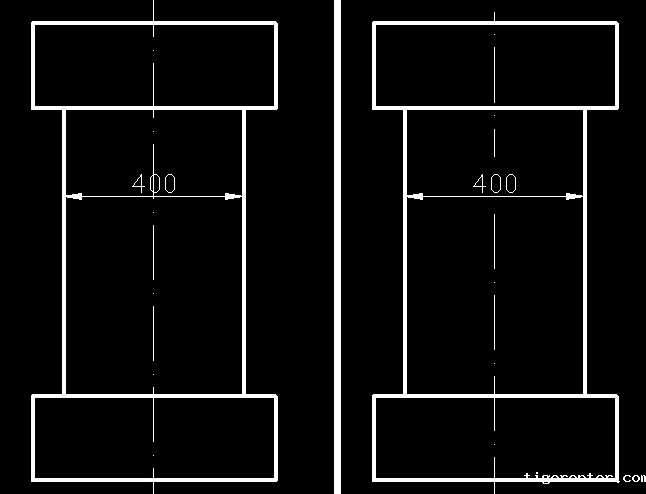

大家看一下下面两幅图的区别在哪？下图左，点划线穿越了尺寸数字400.根据机械制图国家标准规定（GB/T17450-1998），这是不允许的。此时点划线应该断开，像下图右那样。

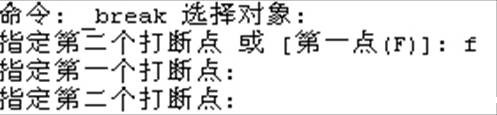

当然可以用“打断”命令，打断命令是BR，选定了对象（点划线为对象）后，选F，即重新选择第一打断点，再指定第二打断点，二个打断点分别在400的上方和下方一点点。

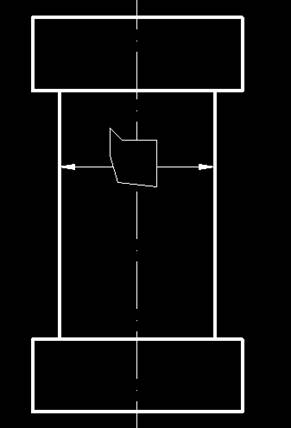

现在用区域覆盖来解决这个问题。区域覆盖的命令是Wipeout，或在“绘图”菜单下找到，如果是CAD高版本，又记不住命令，就把高版本中的菜单打开，在“绘图”菜单下找。画出区域覆盖的区域，是一个多边形。画好后，区域覆盖是遮盖了400尺寸的。

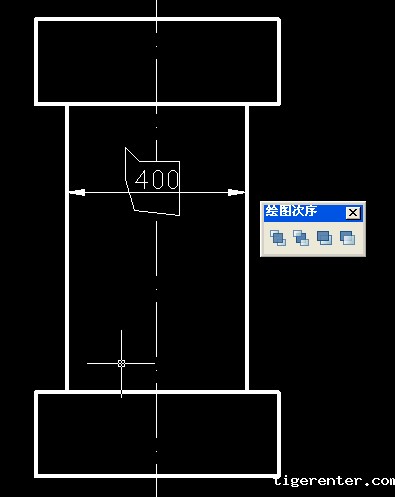

打开“绘图次序”工具，低版CAD在右下角，高版CAD在绘图面板，或者在“窗口”菜单中找到打开。点击“前置”，选择400尺寸，就是把400尺寸前置到覆盖之上。
只要做到上面所说的就可以用CAD区域覆盖解决线条穿越尺寸数字的问题啦！
这样做了以后，400就显示在覆盖之上了。

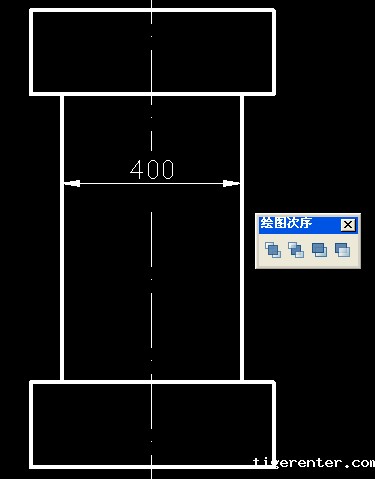

但是，覆盖的边框在那里，很挡事。再次使用区域覆盖命令，选择“边框（f）”在模式下选择关闭边框（off）。
最后的结果是这样的。很好。
