利用CAD建立筷子模型

 本文主要以筷子模型为例，讲述新利全站体育官网登录2018放样命令的用法：

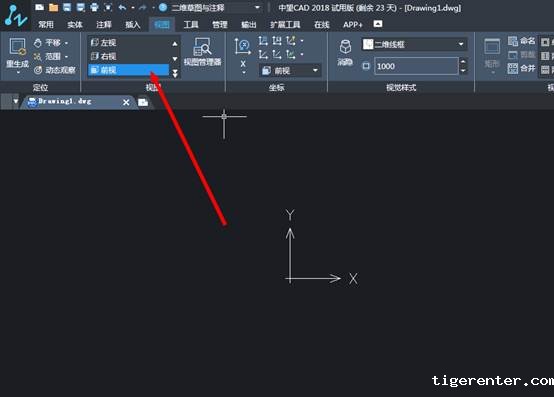

1.打开新利全站体育官网登录2018中文版，视图——前视

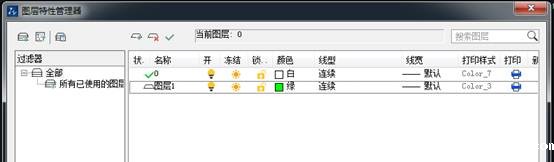

　　LA(图层)——新建两个图层——一个画图，一个标注。

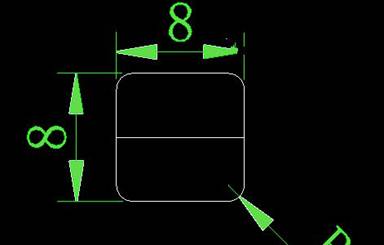

2.画一个边长为8mm的正方形，倒圆R1mm圆角，再沿正边形边的中点画一条直线。

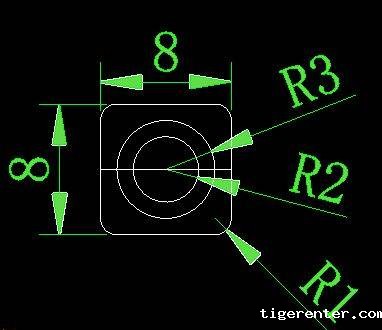

3.以直线的中点为圆心，画两个圆，一个半径为2mm，一个半径为3mm。

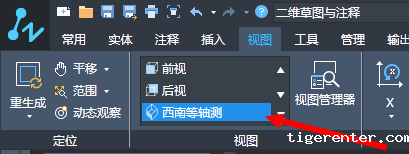

4.视图——西南等测视图

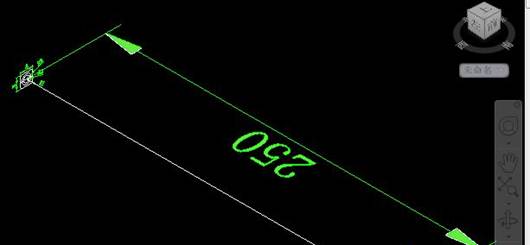

5.以圆心为起点，画一条水平长为250mm的直线。

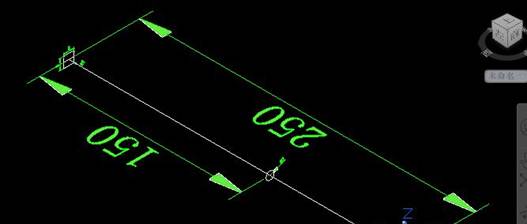

6.将半径为2mm的圆移到直线的未端，再将半径为3mm的圆移到直线的150mm长处。

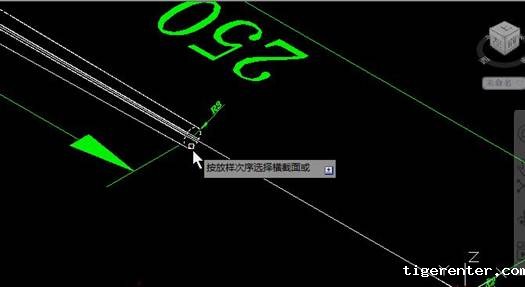

7.loft(放样)——空格——依次点正方形、大圆——小圆——空格——P(路径)——点直线——空格。

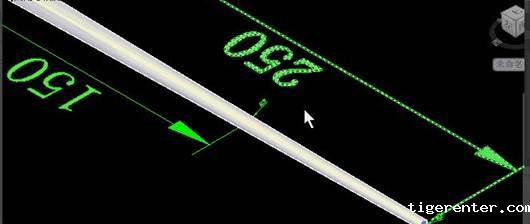

8.将视觉样式转成——概念；SHA——空格——C(概念)；再将标注图层关闭，筷子画好了。

以上就是CAD绘制筷子的简易教程，希望对阅读的朋友有所帮助。
