CAD专业图纸绘制有时是需要数学公式来计算，该怎么插入公式呢？这里给大家展示一个简单的工具，来实现上述的目的。

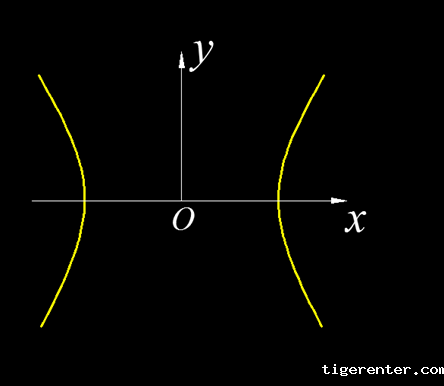

1、打开新利全站体育官网登录，绘制图中所示曲线（数学中的双曲线），点击菜单“插入”→OLE对象。

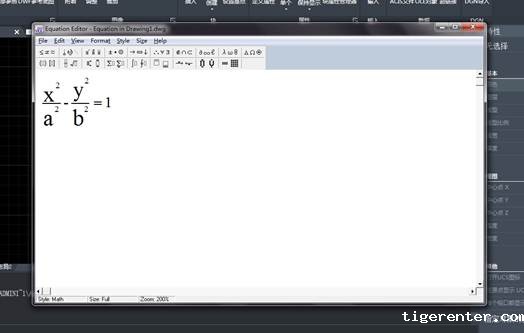

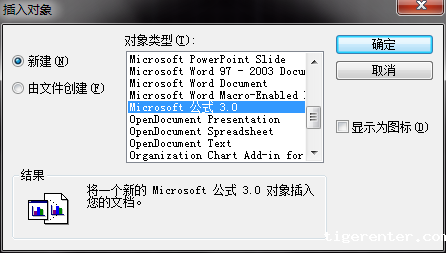

2、选择“Microsoft 公式3.0”，打开如图所示的公式编辑器，将相应的公式编辑进去，然后关闭。

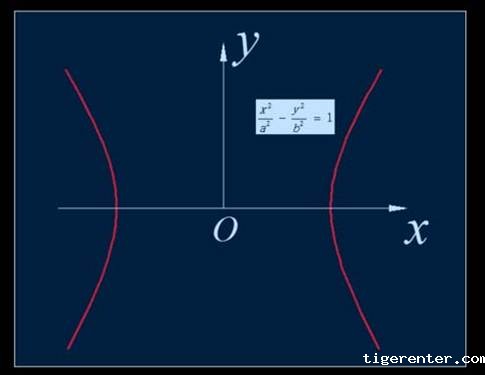

3、公式直接生成在模型空间绘图界面中，如图所示。此时会发现公式看上去一块白的很突兀。
4、这时如果将图纸打印成PDF，那样就能较好地融入图中了。点击菜单“文件”→打印，打开如图所示窗口。打印机选择“DWG to PDF.pc5”,打印范围选“窗口”，直接选中图形对象。

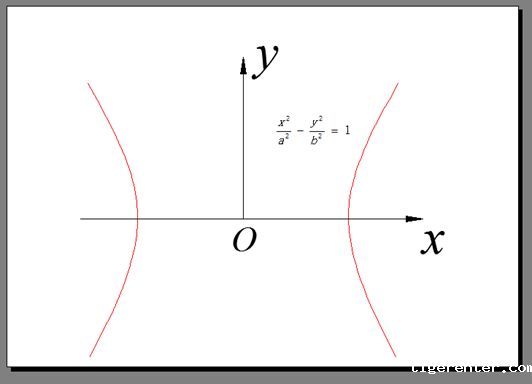

5、全部设置完后可以看预览，如图，此时图片很清晰了。如果是工程出图，那完全按这样的步骤没问题，如果是论文里插图，这样得到的也足够清晰美观了。最后一步，Esc键退出预览，点确定。这样公式变顺利插入到CAD图形中了。
以上就是CAD插入公式的方法，希望大家喜欢。
