CAD配筋图的绘制方法
CAD建筑图纸是需要绘制配筋图的，如何绘制呢？有兴趣的朋友可以看看下面利用CAD绘制配筋图的方法。

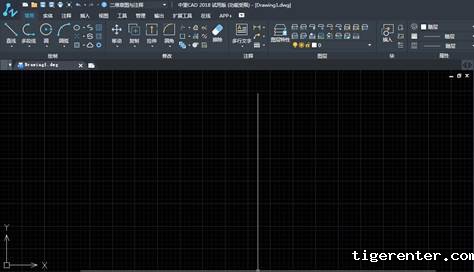

1、打开CAD这款软件，进入CAD的操作界面，如图所示：

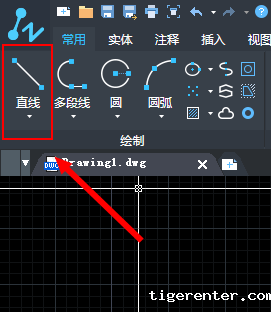

2、在该界面内找到直线命令，如图所示：

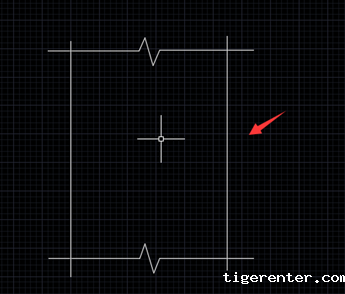

3、使用直线命令绘制出配筋图的外框，如图所示：

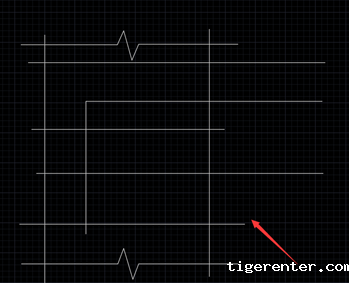

4、在外框的基础上绘制出细节，如图所示：

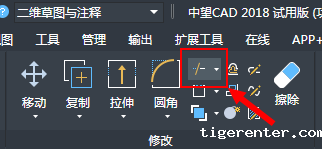

5、再在工具箱内找到修剪命令，如图所示：

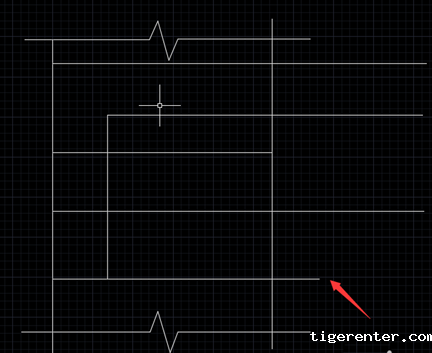

6、使用修剪命令将多余的线修剪掉，如图所示：

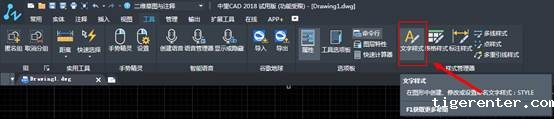

7、再在工具箱内找到“文字”工具，如图所示：

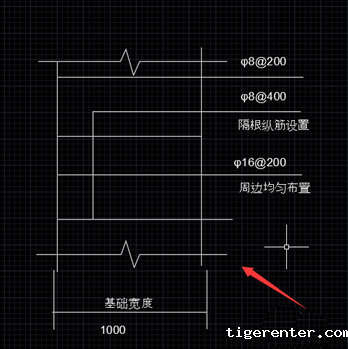

8、使用文字工具在图形上标注出要求，这样我们的配筋图就画好了，如图所示：
这就是CAD配筋图的绘制方法，希望大家的喜欢！
