CAD中如何利用冻结视口创建不同的布局图

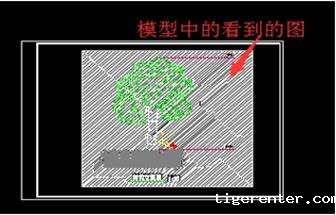

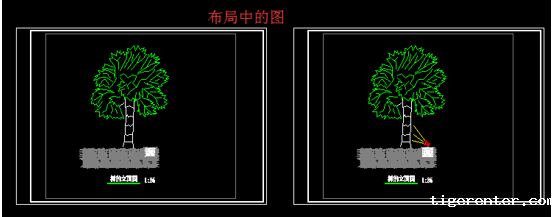

你有没有遇到过这样的情况，拿到一张图纸，打开后，模型中是一张由各种图重叠起来的很混乱的图纸。但在布局中，你可以看到他们一一整齐地出现在每个视口中。这是利用CAD冻结视口创建不同的布局图来实现的。举个简单的例子，如下图。（其中，灯具和标高所在图层为“灯具”，填充所在图层为“填充”）。
如上就是通过选择冻结视口实现的，具体操作如下。

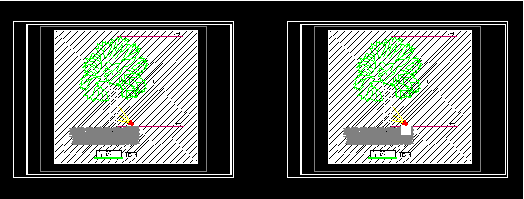

1、 我们在布局中建立两个视口，如下图。

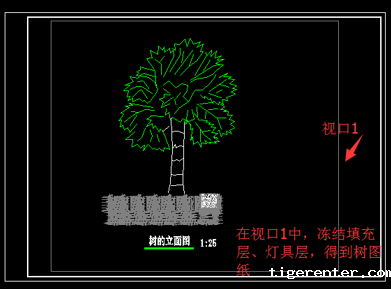

2、回到模型，输入快捷键LA，打开图层管理器，“灯具”图层后只有一个新视口冻结。回到布局，双击进入视口1，输入LA，打开图层管理器，你会看到灯具图层多了一个“视口冻结”，关闭它。同理操作“填充”图层。那么会得到视口1中的只有一颗树的图纸。

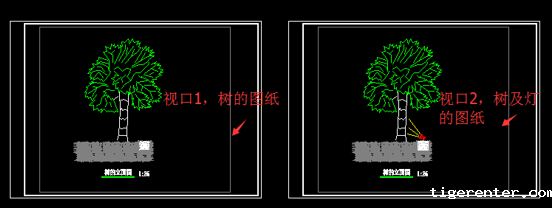

3、同理操作视口2，只冻结“填充”层，便会得到树及灯具同时存在的图纸，视口1及视口2如下图所示。
