为什么CAD的图块或外部参照只能看到一部分

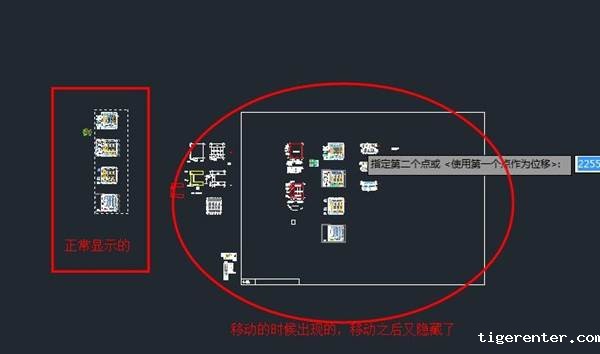

在使用CAD时，有人会碰到这样的问题，打开一张图纸时，打开的速度很慢，但是里面并没有多少东西，无意中发现在移动的时候会出现很多图纸，才知道被隐藏了，但是图层已经全部打开了和解冻了，点击工具里面的隔离隐藏也不能解决。如下图所示。

除了上面问题，还有人遇到过类似的问题，比如图中有一个图块，将这个图块炸开后，突然周围多出了很多的图形。

为什么会有这种现象呢？

很显然这些人拿到的都是别人画的图纸。CAD提供了一个裁剪图块和外部参照的命令:XCLIP（快捷键XC），可以将图块在封闭边界线内部或外部的区域给裁剪掉。一旦图块被裁剪后，被裁剪的区域就不会显示，但在移动图块夹点或者炸开图块时，会按原始的图块定义来显示或处理，因此会出现上面问题中移动夹点过程中可以看到很多图形，但正常显示只能看到部分图形的情况。

遇到这类图形应该如何处理还要看你的需要，不同的需求有不同的处理办法。

一、想显示图块或外部参照内的全部图形。

可以输入XCLIP命令，回车，选择图块，然后输入选项OFF（关闭）或D（删除）裁剪边界。

二、保留图块和外部参照，但要删除裁剪边界外的图形。

双击图块，进入块编辑（BEDIT）或参照编辑（Refedit）命令，编辑此图块或外部参照，将其他图形删除，保存图块或外部参照，退出块编辑或参照编辑。

三、不需要保留图块或外部参照，希望能修改其中的图形。

如果是外部参照，先绑定，将外部参照转成图块，然后输入X命令炸开图块。图块炸开后，最好能输入PU命令，清理图块定义，避免残留的图块定义影响图纸操作性能和保存图纸大小。
