为什么CAD模型空间中设置好的虚线到布局中却显示为实线
在CAD模型空间中设置好了虚线和线型比例，按比例打印预览，看着一切都正常，但到了布局空间，将视口比例设置成打印比例一致，却发现虚线却又变成实线了。这是怎么回事？应该怎么解决呢？

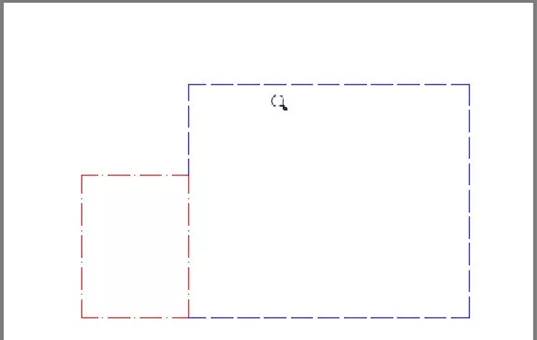

下面我们通过一个简单的例子来看一下怎么回事，首先画一个简单的例图，画了两个矩形，线型分别设置成虚线和点划线，线型比例设置为50。
在模型空间直接点打印，选一个打印机，用A4纸张，将打印比例设置成1:50，打印预览效果如下图所示。
可以看到按1:50比例打印也能打印出虚线的效果来。

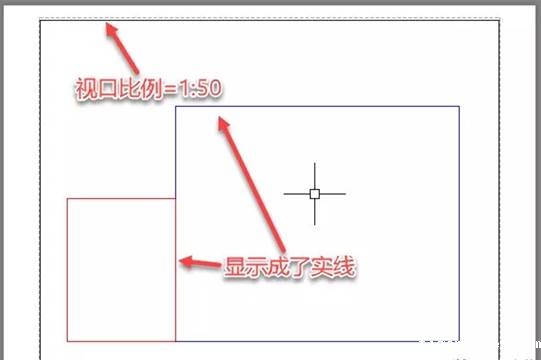

切换到布局空间，直接用默认视口，将视口比例也设置成1:50，发现虚线变成了实线，如下图所示。
为什么会这样？怎么解决呢？
这是由于CAD在布局空间对线型比例处理的方式跟模型空间不同，这种问题可以通过变量进行控制。
考虑到一个布局内可能会插入不同比例的视口，CAD为了让不同比例视口中图形的线型看起来一致，默认是按照图形在图纸空间的尺寸（模型空间尺寸乘以视口比例）来计算虚线尺寸的。比如1:50视口中图形被缩小了50倍，然后线型比例还是50，虚线的一个单元的尺寸相对于图形过大，就相当于模型空间里将线型比例设置成50X50=2500的效果，这就是虚线显示成实线的原因了。
遇到这种情况有两种解决办法：一种是直接修改线型比例，一种是修改变量让图形使用模型空间的线型比例。
一、修改全局线型比例
既然视口已经通过比例将图形缩小了50倍，我们就不需要将线型比例设置成50了，将线型比例LTSCALE改成1就好了。
输入LTSCALE，回车，输入1，回车，将线型比例修改成1，图形就恢复正常了，如下图所示。
二、按模型空间尺寸计算线型比例
CAD布局中按图纸空间还是模型空间尺寸计算线型比例是由变量PSLTSCALE决定的。此变量默认值为1，将这个变量设置为0就会按照模型空间尺寸计算线型比例。
我们可以在命令行输入PSLTSCALE，回车，输入0，回车。

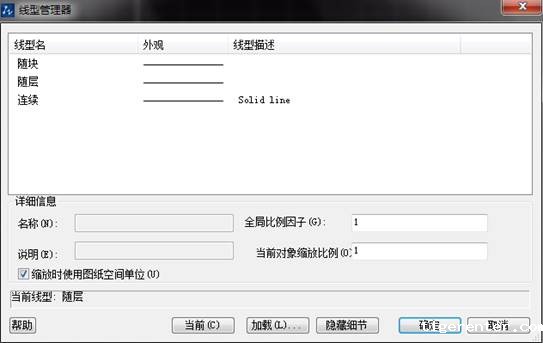

其实这个变量在线型管理器对话框就可以设置，选项是“缩放时使用图纸空间单位”，如下图所示。

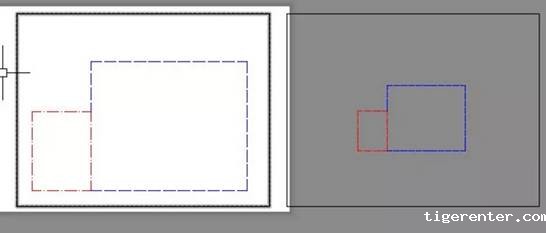

当取消了上述选项后，只需要把线型比例LTSCALE重新设置成50即可，不过在这种设置下，虚线虽然可以显示，但不同比例视口中的线型比例就不同了，如下图所示。
