CAD中如何在一幅大图中截取其中一部分打印

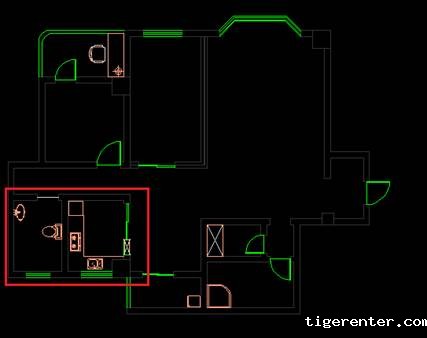

如下有一幅大图，假如我只需要打印红色框内的部分，方法很简单，步骤如下：
1、 在当前CAD界面左下角找到【模型】选项卡，单击右键，选择“新建”。

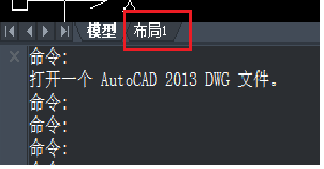

2、 然后就会发现左下角的地方多了一个【布局1】 的选项卡。

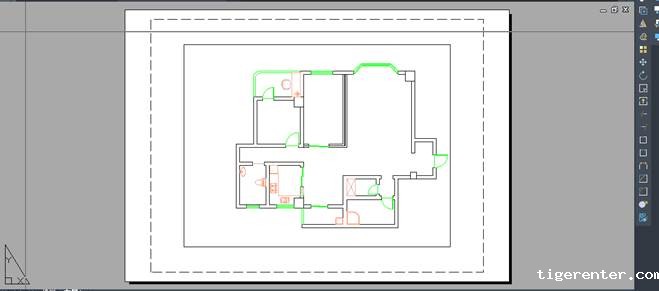

3、 单击【布局1】， 就会看到如下图。此时你在布局界面滚动鼠标，会发现整个界面都在跟着放大或缩小。

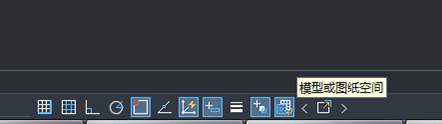

4、 在CAD界面的底部找到【模型或图纸空间】选项卡，单击该选项，你会发现【图纸】变成了【模型】。此时在当前CAD界面下滚动鼠标，会发现现在不是整个界面在放大缩小，而只有图框里面的图在放大缩小 。

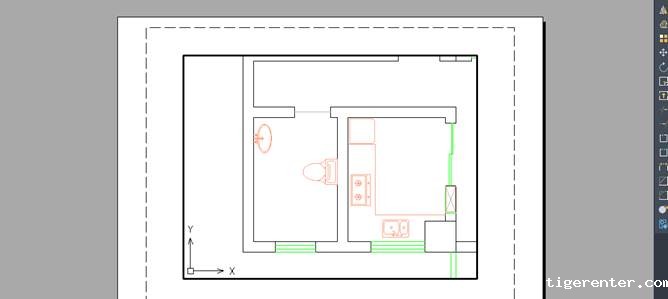

5、 在这里一直放大，或缩小，或拖动，让你想要的那一块恰好布满整个框。
6、调整好以后，将【模型】变换为【图纸】，打印即可。
