CAD中面域的两种使用方法
在CAD绘图中有一种对象叫做面域（REGION）,它无法直接绘制，必须通过选择图中的图形生成，和填充有些类似。面域是一个面，而不是像直线、圆这样的线。

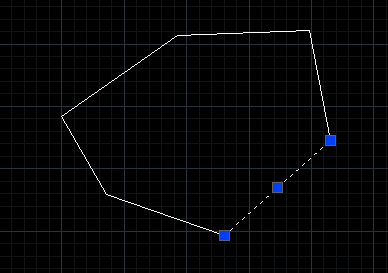

1、 打开CAD图形，单击图形的一条边，可以发现图形并非一个整体，换言之，不是一个面域。
2、 采用面域命令，快捷键为“REG”。完成之后命令行会提示：选择对象。这时框选全部图形。
3、 完成上述操作之后，就会发现图形变成一个整体，已经形成面域。

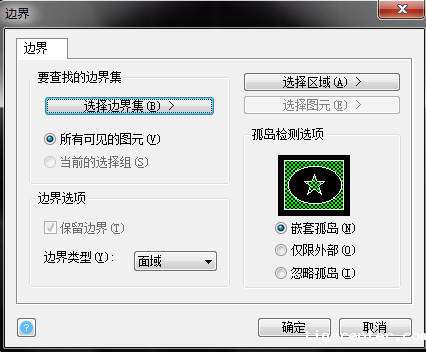

4、 我们也可以采用这种方法：使用边界创建。在命令行中输入“BO”进入“边界”对话框，之后在边界类型中选择“面域”，再点击“选择区域”选择想要操作的图形。再点击确定即可完成。
