CAD标注半径与直径尺寸
在CAD制图过程中，标注半径与直径尺寸也是一个比较常用的命令，下面跟着小编一起来做一次吧。
执行【半径】命令主要有以下方式：
1. 执行【标注】|【半径】命令。
2. 单击【标注】工具栏中的
按钮。
3. 在命令行输入dimardius后再按enter键。
4. 使用命令简写dimrad再按enter键。
一般激活【半径】命令后，命令行会出现如下操作提示：
当用户采用系统的实际测量值标注文字时，系统会在测量数值前自动添加R。
执行【直径】命令是用于标注圆或者圆弧的直径尺寸，当用户采用实际测量值标注文字时，系统会在数值前自动添加φ。
执行【直径】命令方式前两个跟【半径】命令类似，但是命令简写为dimdia。

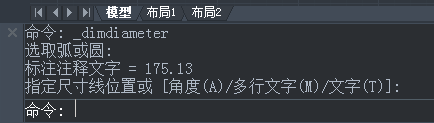

激活【直径】命令后，命令行会出现如下操作提示：
