CAD标题栏提取

在了解了CAD标题栏填充后，我们讲一下CAD标题栏提取表数据，以新利全站体育官网登录机械版进行说明，标题栏提取表数据步骤：

1.建立带有标题栏的图框

2.命令行输入：ZWMTITLEEDIT

3.显示“属性高级编辑”对话框，点击“提取表数据”按键；

4.选择工程图中提取表格的指定位置，显示“不规则表格数据提取”对话框，数据内容显示在“提取字段区域的对角点”中，点击“确定”；

5.对应的内容显示在工程图上。

【补充：CAD中插入表格的方法】

CAD广泛应用于建筑，机械，电子等领域。在制作cad图的时候往往需要在图的旁边制作一个表格明细，快速的方法就是直接把EXCEL表格直接复制CAD图里面，这样非常的省事。

1.首先打开EXCEL软件，打开软件之后，选中需要的表格，把表格圈起来直接复制下来，可以用快捷键Ctrl+c直接复制。

2.把EXCEL里面的表格复制下来以后，再打开CAD软件并打开需要插入表格的图纸。

3.打开图纸以后，点击软件窗口最上面的编辑，这时会出现下拉菜单，将鼠标移动找到选择性粘贴菜单。

4.找到选择性粘贴菜单以后，用鼠标点击菜单进入选择性粘贴窗口，并在最为窗口里面选择CAD圆元然后点击确定按钮。

5.设置完选择性粘贴以后这是在图纸里面找到合适的位置，鼠标点击指定位置将在EXCEL里面复制的表格插入的图纸里面。

6.我们选好插入点后，粘贴我们的表格，我们双击就可以在表格内进行输入内容。

另外，我们还有一种插入表格的方式：

点击我们左侧的【表格】按钮。

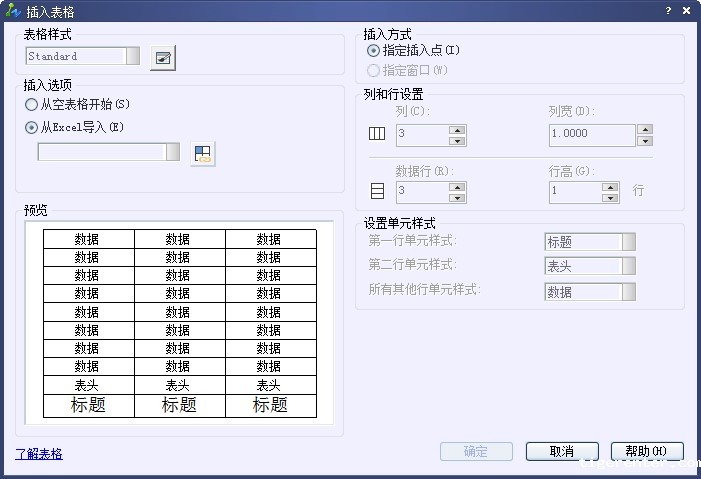

弹出对我们表格进行具体设置的对话框，根据自己的需要进行设置，即可得到一个表格。
