用CAD进行过三维建模的朋友应该都接触过抽壳这一概念，抽壳操作可将实体保留一定的厚度，而将实体内部抽空，从而形成一个壳体，同时还可以选择删除某些面，生成开放的壳体。正值的抽壳距离是从表面向实体内生成厚度，负值的抽壳距离是从表面向实体外生成厚度，实体内部全部删除。调用【抽壳】命令的方法如下，小编按新利全站体育官网登录的不同版本总结了两个方法：

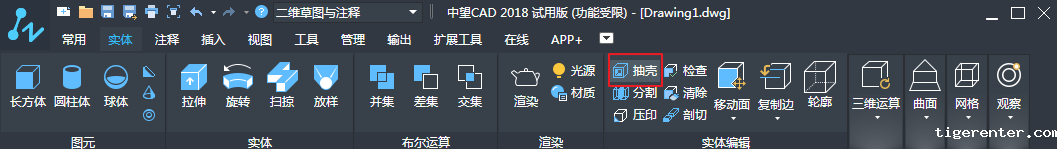

在二维草图与注释中，单击【实体】功能区中的【抽壳】按钮，如下图所示。

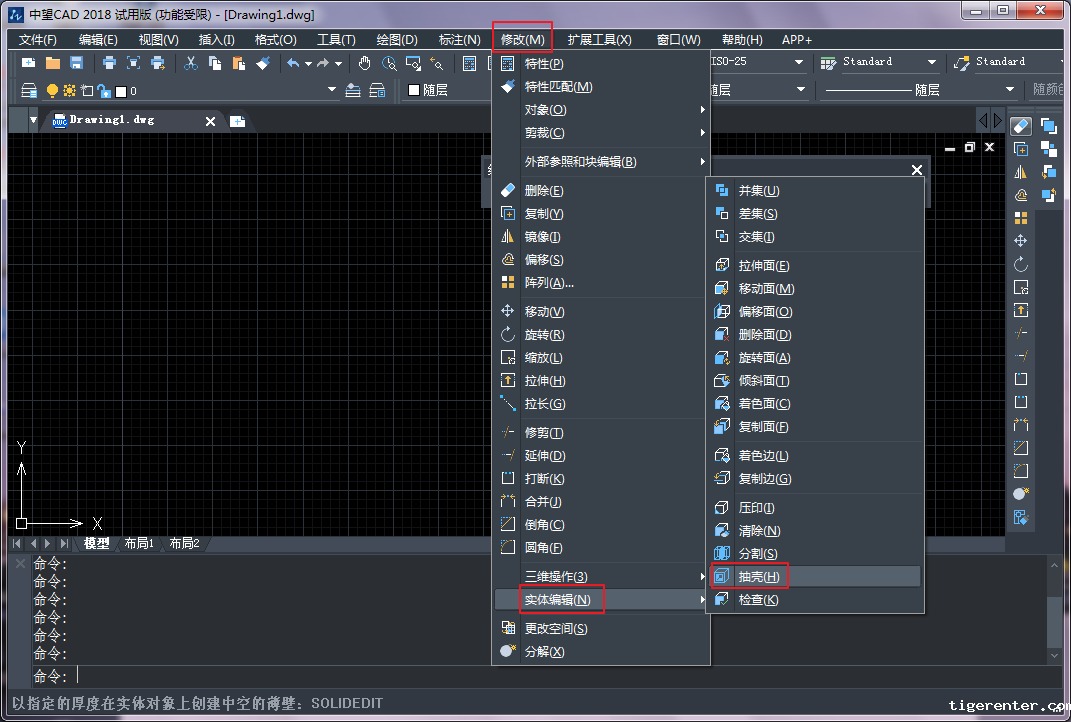

在新利全站体育官网登录专业版中，依次选择【修改】——【实体编辑】——【抽壳】。

通过以上任意一种方法执行实体【抽壳】后，可选择保留所有面执行抽壳操作（即中空实体）或删除若干面执行抽壳操作，分别介绍如下：

【删除抽壳面】

该抽壳方式通过移除面形成开放壳体。执行【抽壳】命令，在【绘图区】选取要抽壳的实体，然后选取要删除的表面并单击右键，接着输入抽壳偏移距离，按回车键，即可完成抽壳操作。

【保留抽壳面】

执行【抽壳】命令并选取了抽壳对象后，不选取删除面，直接按回车键，或者单击右键，然后输入抽壳距离，从而形成中空的抽壳效果。
