CAD中栅格限制这个操作功能比较小众，所以大家看到这个标题时可能不知道指的是什么（因为没用过），但实际上这一操作是非常实用的。之所以要对这一特征的出现进行限制，主要是为了强调绘图区的边界，同时也是为了明确绘图的区域范围。随着图纸空间布局的出现，这一功能对很多用户来说变得没多大用处，但是对于在绘图区限制特征和设置格点属性的相互作用上，它的用处还是很重要的。

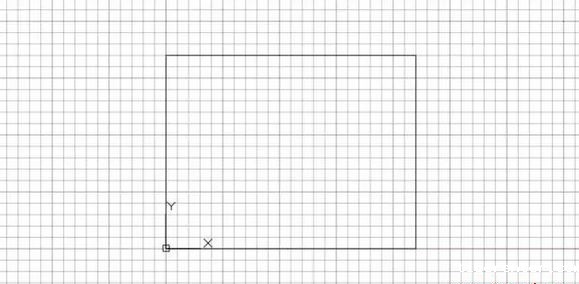

目前，想要在整个绘图区域打开一个小的栅格会比较难，尤其当我只需要在如下图所示的矩形区域工作时。

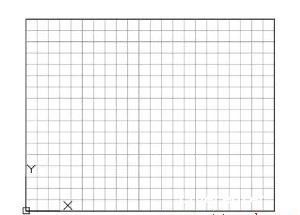

然而，当我将限制设定到矩形的对角时，将格点属性系统变量设置为2，我将得到一个我想要的栅格区域。

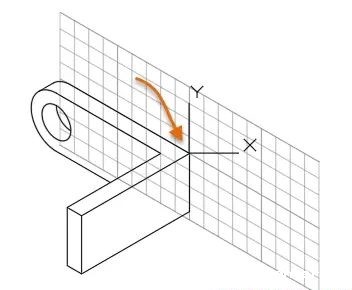

如果你将栅格属性变量设为4，你就能得到一个能按需自由缩放调整的栅格区域。如果想将栅格区域移动到所绘图形的其他地方去，你可以重新定义限制或移动用户坐标系(UCS)。举个例子，你可以想将栅格区域移动到如下图纸的一部分去，我通常是移动用户坐标系，能保证栅格的精准对齐，帮助录入整个小坐标的值，同时你还能转动栅格。

当你的用户坐标系(UCS)和世界坐标系(WCS)一致时再设置你需要的栅格，在移动UCS前使坐标点 (0,0,0)成为栅格区域的一角。

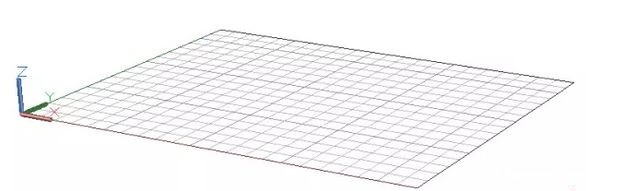

那么，限制特征在3D绘图中也有用吗?当然!下图为你展示了3D视角下的栅格。

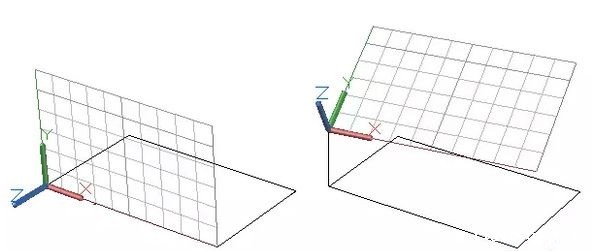

当我在进行3D建模时，不用栅格事先限定操作区域时就会晕头转向，当栅格属性设置被限定了，它能提供一个非常易于操作的视觉提醒，让你知道构造平面的具体位置，它在用户坐标系中的平面直角坐标系位置信息也会相应有显示。

要知道，一开始限制命令是为了二维操作操作创造的，所以它在三维环境中不能被定义或再定义。在三维环境中设置限制的也有秘诀，先确保用户坐标系和世界坐标系匹配，这意味着用户坐标系与世界坐标系恰好重合，这应当是栅格原始的位置。输入用户坐标系点击2次回车就能将用户坐标系和世界坐标系对齐了。这套程序也适用于轴测图生成，将其调整为自适应栅格，然后根据栅格平面的深度来重新确定用户坐标系的原点。

总结来了，步骤如下：

1，确保用户坐标系与世界坐标系一致，输入用户坐标，按2次回车键。

2，打开栅格(按F7)，用栅格命令设定栅格区域。

3，输入限制，将一角坐标设为(0,0)接下来的第二个二维坐标点设为(8,5)之类的随意。

4，输入栅格限制，变量为2或4。

5，按需重新定位栅格区域或重设用户坐标系。
