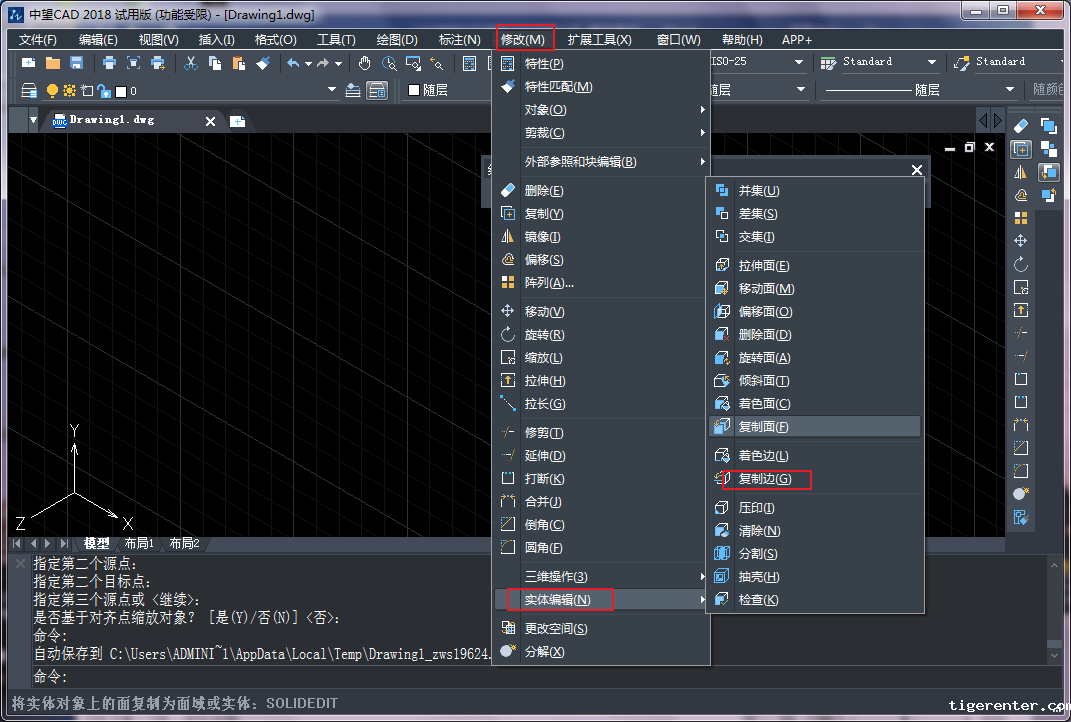

边,是实体面的边界轮廓，在tigerenterCAD中可以编辑实体的边线，包括偏移、着色、压印和复制等操作。这篇文章我们先来具体介绍一下复制边和着色边。执行复制边操作可将现有的实体模型上单个或多个边复制到其他位置，从而利用这些边线创建出新的图形对象。调用复制边命令是在顶部菜单栏选择【修改】——【实体编辑】——【复制边】。

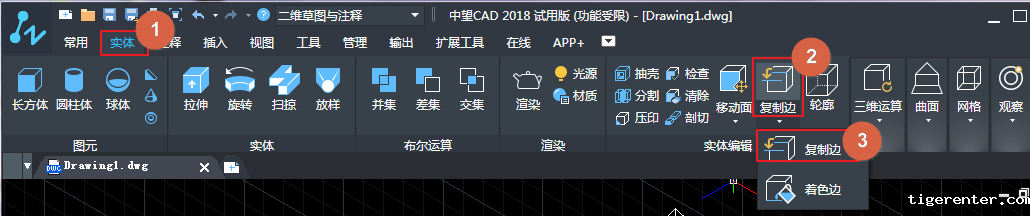

如果是在二维草图与注释这个工作空间，则在实体功能区中点选【复制边】，如下图。
通过以上任意一种方法执行复制边命令后，在绘图区选择需要复制的边线，单击鼠标右键，系统弹出快捷菜单，选择确认命令，并指定复制边的基点或位移，移动鼠标到合适位置单击放置复制边，完成复制边的操作。
【关于着色边】
在三维建模环境中，不仅能够给实体表面着色，同样可以使用着色边工具对实体的边线着色，从而获得实体内、外表面边线不同的着色效果。调用着色边的命令同调用复制边的操作类似，也是菜单栏和功能区的两种操作方法，注意不同的工作空间选用不同的操作方法即可，这里不再赘述。

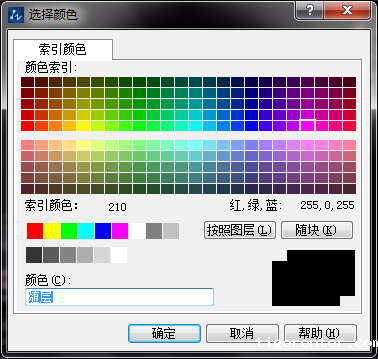

执行该命令后在绘图区选取要着色的边线，按回车键或者单击右键，系统弹出【选择颜色】对话框，如上图所示。在该对话框中选择填充颜色，单击确定按钮，即可执行边着色的操作。
