CAD中容易混淆的概念辨析之缩放和拉伸

在CAD中有很多相互之间非常相似的概念，容易让大家在使用时感到迷茫，加上有些功能翻译成中文是一样，比较容易混淆，下面简单把我想到的几个容易混淆的概念分享给大家，希望大家可以对它们更加了解，也更清楚在特定的操作下需要调用哪一个。

1、 缩放:ZOOM和SCALE

这两个功能虽然都翻译成缩放，但除了初学者容易混淆外，大部分用过一段CAD都应该能清楚。

Zoom(z)：是视图缩放，在CAD中用来绘图和观察图形的是一个窗口，这就相当于一个相机的镜头，zoom就相当于镜头的拉近和拉远，虽然看到所有图形显示的大小变了，但图形的实际尺寸不会发生任何变化。

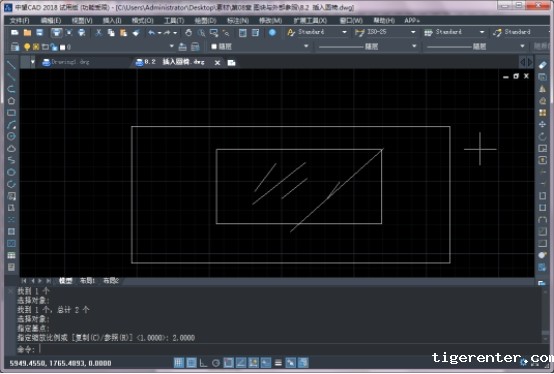

Scale(sc)：这个是图形的缩放，他会直接改变图形的大小，而且只会改变被选中图形的大小。而且CAD的Scale命令还比较死，只提供一个比例设置，也就是各轴向只能等比例缩放。

2、 拉伸：（Stretch和Extrude）

这两个功能也都翻译成拉伸，不过一般人Stretch用得比较多，Extrude比较少用，倒也不会造成太多困扰。

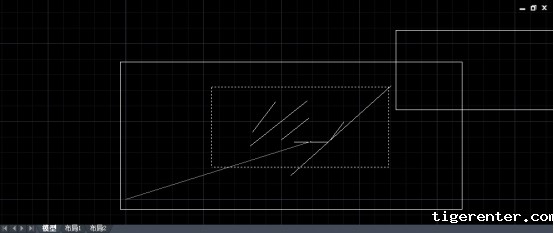

Stretch(S)：对二维图形局部的拉伸，通常用于改变二维图形某个方向的尺寸，如果选择整个图形的话，图形会被直接移动。

Extrude：将二维图形拉伸成为三维模型，可以对多段线、面域等进行操作，通常用二维图形绘制好截面，然后处理成多段线或面域，拉伸的话就给截面一个高度，还可以设置拉伸的角度。

3、 多段线线宽和对象线宽

我们在绘制多段线时可以设置线宽，另外在对象属性中也可以设置线宽。两个线宽有什么区别和联系呢？

多段线线宽：多段线的线宽是以实际的图形单位来计算的，可以利用他来绘制一些特殊的图形，例如箭头等，也可以利用他来控制图形的打印线宽。多段线的线宽因为是按图形单位设置的，因此在打印时需要考虑比例，例如需要打印出0.3毫米宽的线，打印比例为1:100，在绘制多段线时就要把宽度设置为30。当多段线线宽设置过小，例如设置为3，打印比例为100，计算出来的线宽是0.03，CAD会按最小线宽，通常是0.09打印。

对象线宽：所有图形都可以设置线宽，这个线宽值主要用于控制打印，是按毫米设置的，设置为0.3，就表示0.3mm，线宽列表中已经写明了单位。在模型空间和布局空间中可以显示这个线宽，但显示的线宽都是示意性质的，及时在布局空间按页面设置显示也是如此，和最终打印的线宽还是不完全相同。给图形设置了对象线宽，并不表示打印时一定会按此线宽输出，最终还取决于打印样式表（CTB或STB）的设置，在打印样式表中设置为：使用对象线宽，给对象设置的线宽才会起作用。
