上一篇文章我们已经详细地介绍了CAD中的模型空间和布局空间，也包括模型窗口和布局窗口。相信大家已经对它们各自的作用和特点有所了解。在此基础上，这篇文章我们来介绍一下CAD中的空间管理以及新布局的创建。
首先在工作窗口下右击模型或布局1、布局2选项，在弹出的快捷菜单中选择相应的命令，可对布局进行新建、删除、重命名、移动、复制以及页面设置等操作。
【空间的切换】

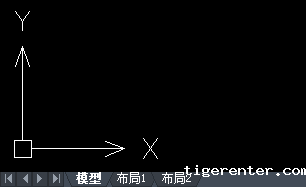

在模型中绘制完图样后，若需要进行布局打印，可以单击绘图区域左下角的布局空间选项卡，也就是布局1和布局2，进入布局空间，对图样打印输出的布局效果进行设置。设置完成后，单击模型选项卡即可返回到模型空间。
【创建新布局】
布局是一种图纸空间环境，它模拟显示图纸页面，提供直观的打印设置，主要控制图形的输出，布局中显示的图形与图纸页面上打印出来的图形完全一样。
调用【创建布局】的方法有以下几种：

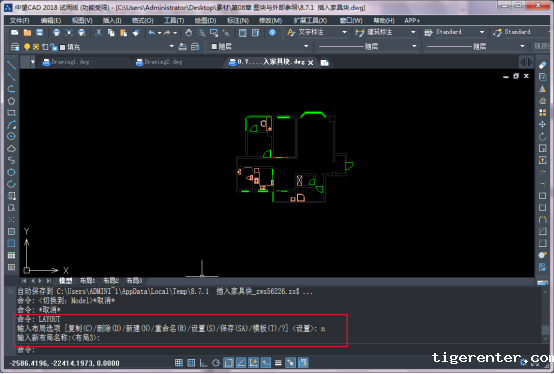

1.在命令行中输入LAYOUT命令。

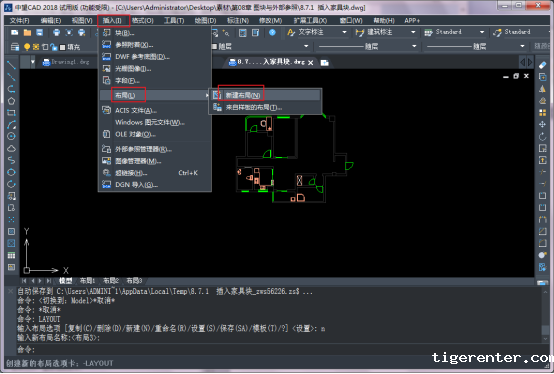

2.在【插入】选项中找到【布局】，在自动弹出的菜单中选择【新建布局】，如图所示。

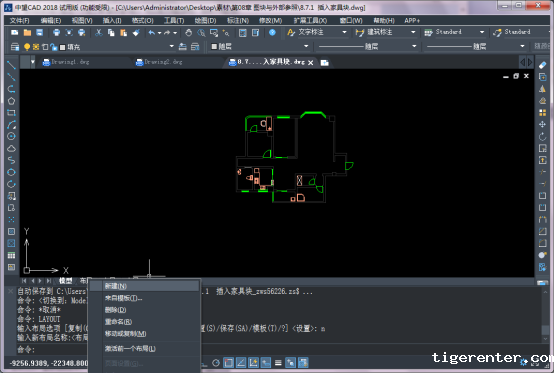

3.右击绘图窗口下的【模型】或【布局】选项卡，在弹出的快捷菜单中选择【新建布局】命令。
用上述3中方法均可在新利全站体育官网登录中创建新布局。
