CAD尺寸标注样式中文字选项卡的介绍

上次我们介绍了CAD中标注样式的【线】选项卡，对其中的各个要素进行了分析，相信大家已经可以掌握各个选项的含义和作用，很快就能熟练应用了。那这篇文章也是对标注样式中的选项卡进行详细的解读，我们来认识一下【文字】选项卡吧。

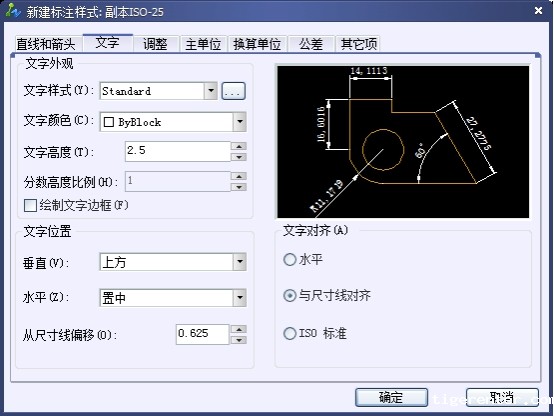

在标注样式的文字选项卡中，可对尺寸标注中标注文字的外观、位置和对齐方式进行设置，在【文字外观】选项组中可以对标注文字的样式、颜色、填充颜色、文字高度等参数进行设置。各个选项的具体含义和功能如下所示：

文字样式：用于选择标注的文字样式。也可以单击其后的...按钮，弹出【文字样式】对话框，选择文字样式或新建文字样式。

文字颜色：用于设置文字的颜色，当然也可以使用变量DIMCLRT来进行设置。

填充颜色：可以设置标注文字的背景颜色。

文字高度：设置文字的高度，也可以通过DIMCTXT变量来设置。

分数高度比例：设置标注文字的分数相对于其他标注文字的比例。

绘制文字边框：设置是否要给标注文字加边框。

在【文字位置】选项组中可以设置文字的垂直、水平位置以及从尺寸线的偏移量。

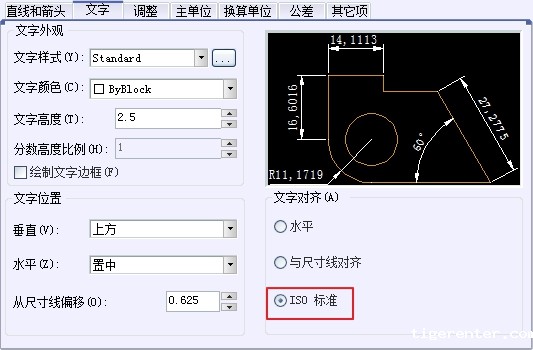

在【文字对齐】选项组中可以设置标注文字的对齐方式。其中的【ISO标准】单选按钮，指的是安装ISO标准对齐文字。

当文字在延伸线内时，文字与尺寸线对齐，当文字在延伸线外时，文字水平排列。
