做室内设计或机械设计的朋友应该会经常需要绘制一些相关物件，比如家具、电器、门窗之类的物件。这些物件都是可以通过tigerenterCAD绘制出来的。这篇文章会给大家介绍空调的绘制。那大家看到空调二字，再想到CAD绘图，会不会觉得难度有点大呢？其实，现实生活中复杂的结构可以在CAD中进行简化，所以我们也可以用一种简洁又快捷的方法在CAD中画出空调图形。说了这么多，就让我们一起看看步骤吧，大家可以一边看步骤一边动手画着试试。

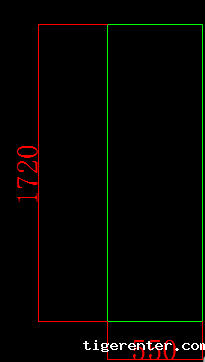

1.首先选择绘图选项中的矩形，或者调用rec命令，画出尺寸是550*1720的一个矩形（可以根据个人实际情况决定矩形大小）。下图中，绿色的是矩形的边线，红色是长度标注。
2.调用X键命令，用以将矩形分解。
3.在矩形的左右两边各向中间偏移20， 下侧的边往上偏移50。

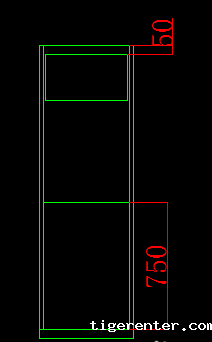

4. 在命令行中输入rec，即画矩形的命令。再画一个480*270的矩形，画好后移动到相应的位置。然后画条直线在地面800处。

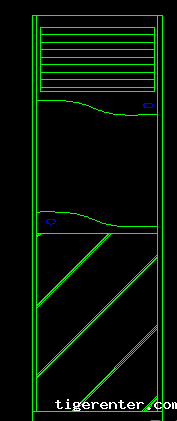

5.用椭圆和曲线画出其他图案，并在矩形里面填充下来。
至此，一个空调的明面图就绘制出来了，大家看看是不是日常生活中所熟悉的空调图形呢？当然，大家还可以根据需要在图中添加图案，也可以自己设计样式。
