在做机械制造时，会用到许多零件，而CAD为零件的精确制作提供了一个非常好的途径。无论是复杂的零件还是较为简单的零件，在CAD中都可以进行绘制和标注。可以通过调整标注的格式和一些设置来体现零件在数值上的精确度。一般来说，为了让零件图更加直观，数字标注在许多零件图上都是必要的。那么大家是否了解如何用CAD对零件图进行标注呢，有什么需要注意的细节？下面是具体的操作步骤，大家可以进行参考和补充。
操作方法一：

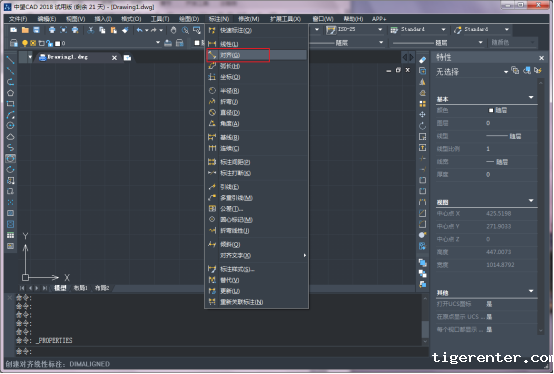

1.CAD的对齐标注是可以用来标注斜线的长度的。在tigerenterCAD软件界面顶部的菜单栏中选择【标注】选项下的【对齐】选项。

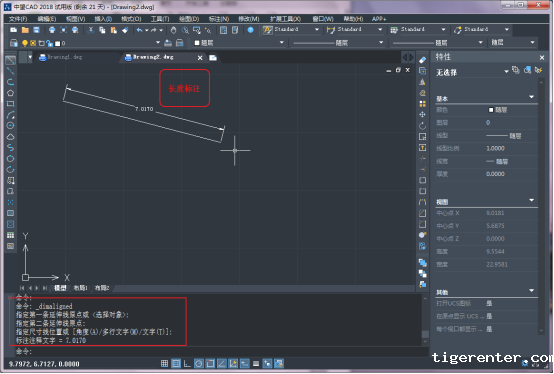

2.用鼠标点击斜线的第一点之后，再点第二点，接下来拖动鼠标到需要标注的地方，单击鼠标即可。
操作方法二;

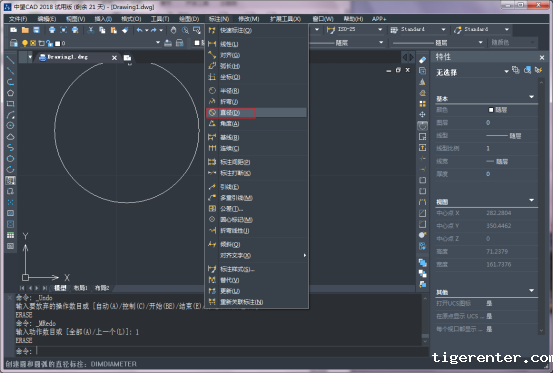

1.在顶部菜单栏中选择【标注】选项下的【直径】。

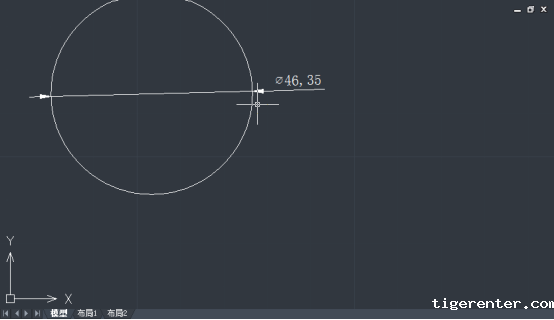

2.选择以后，鼠标就会成为方块状，这时可以点击一个圆，之后直径标注就会出现。然后拖动鼠标到需要标注的地方就可以了。
方法其实就是这么简单，掌握了基础做法就可以去给一些复杂零件做标注了。下面补充一个实用的CAD小技巧：CAD中快速标注的操作方法：
1.在命令行输入“QDIM”
2.选择需要标注的对象
3.回车键确认，拉出已经标注好的尺寸
推荐阅读：CAD附着外部参照操作
推荐阅读：CAD手机版
