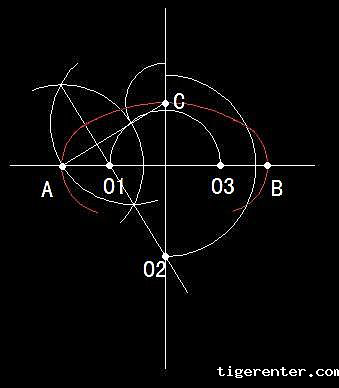

当我们在CAD中遇到四个点让我们绘制出椭圆形，我们能怎么绘制呢？ 我们看看下图的绘制步骤是否能帮助大家。

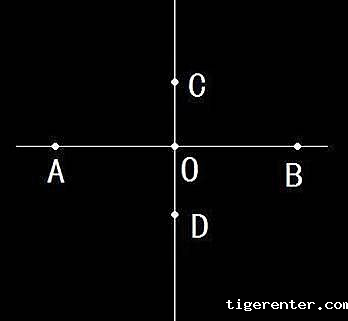

1、做垂直相交的两条直线，在上面确定A、B、C、D、O五个点，AB为长轴，CD为短轴，O为中心点；

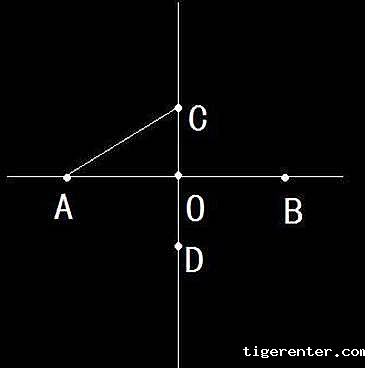

2、连接线段AC；
3、以O为圆心，OA的长为半径画圆，交CD线于E点；
4、以C为圆心，CE的长为半径画圆，交AC线于F点；

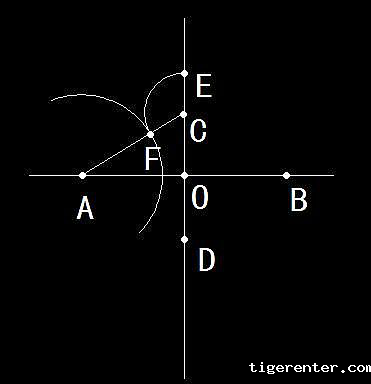

5、以A为圆心，AF的长为半径画圆；

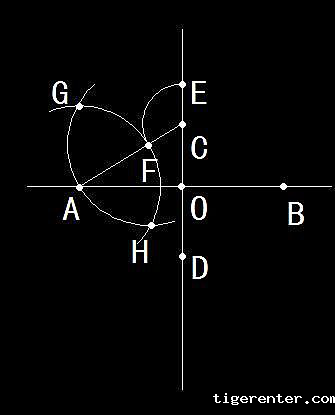

6、以F为圆心，AF的长为半径画圆，两圆弧相交两点G、H；

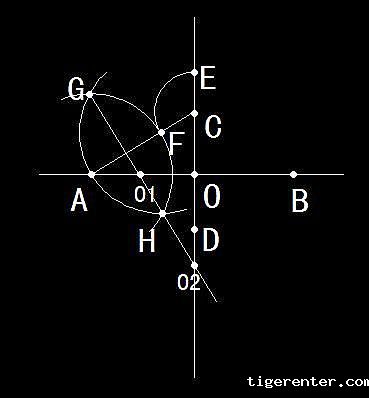

7、连接GH，交AB轴于O1点，交CD轴于O2点；

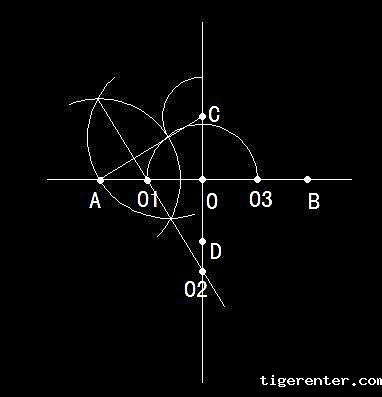

8．以O为圆心，OO1的长为半径画圆，交OB于O3点；

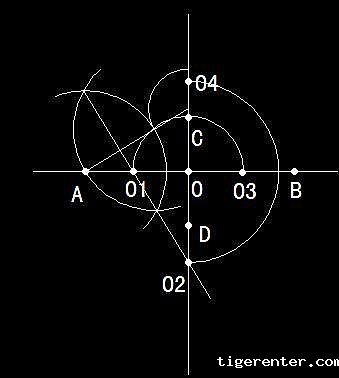

9、以O为圆心，OO2的长为半径画圆，交OB于O4点；
10、以O1为圆心，O1A的长为半径画圆；以O3为圆心，O3B的长为半径画圆；
11、以O2为圆心，O2C的长为半径画圆；

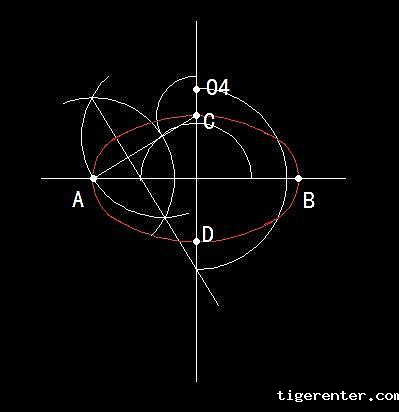

12、以O4为圆心，O4D的长为半径画圆。
