今天我们来讲解讲解CAD三维鲜花的基础实例，简单的一个鲜花的绘制教程，我们可以看看下面的步骤，让我一起参考学习一下，先看看效果图。
由于鲜花的形状各异，如果没有规定的尺寸大家觉得没有尺寸，难以绘制的话，可以按照我的尺寸去绘制。
具体步骤如下：

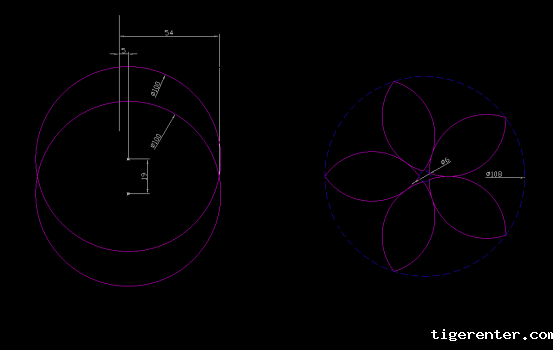

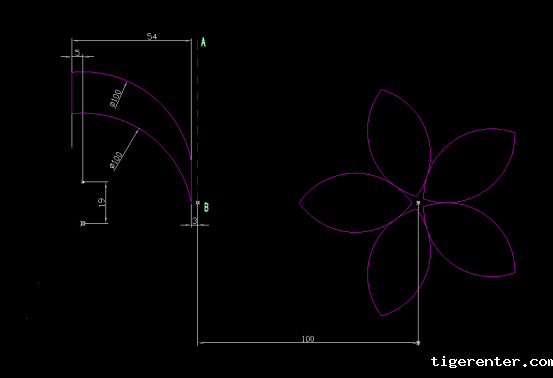

步骤一：在前视图中绘制如下二维线框，如图。
进行TR(修剪),J(合并）后图形如下

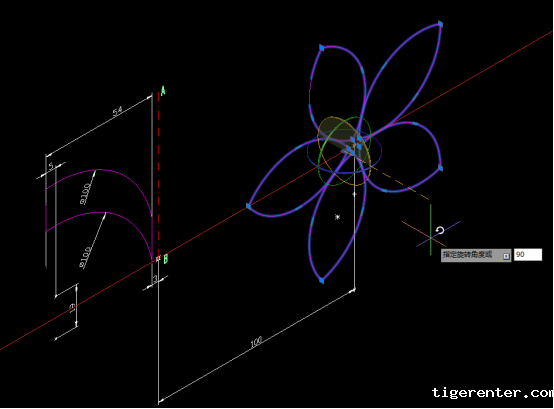

步骤二：3R(旋转）?如图所示旋转90°

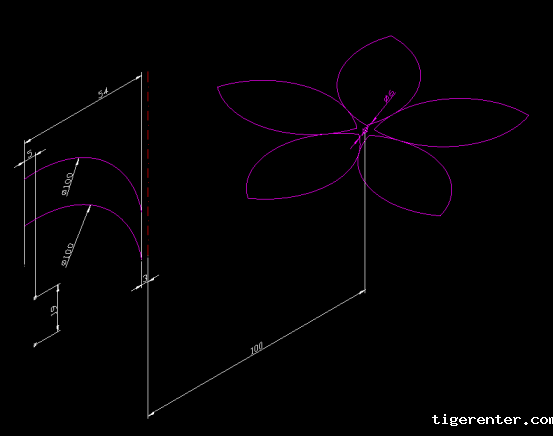

旋转结果：

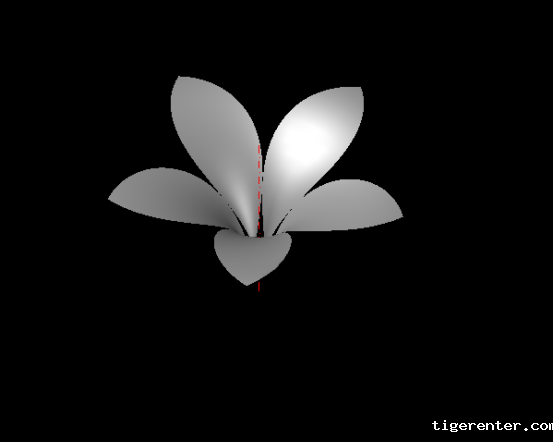

步骤三：REV(旋转） 选择左二维线框进行旋转，EXT（拉伸）右二维图形，并且按照图中数据移动100mm,结果如图。
IN(交集）
SOLIDEDIT(复制面命令) 选择上表面，复制出来。
步骤四：

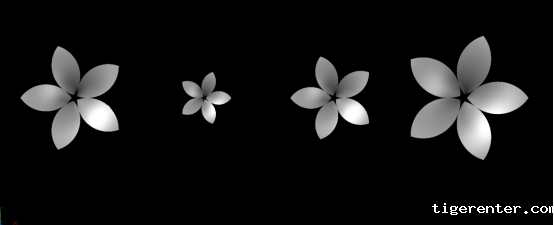

CO(复制） 复制三分出来，并且从第二个到第四个分别进行缩放和旋转，缩放数值分别为0.5，0.8，1.2，旋转角度为36°，0°，36°。
步骤五：
将四个花瓣移在一起，并上色，如图

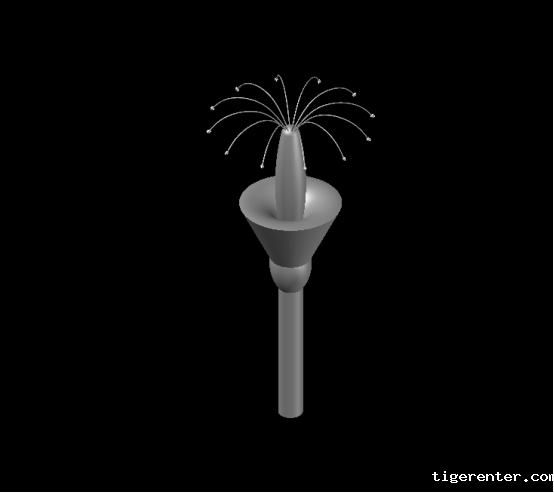

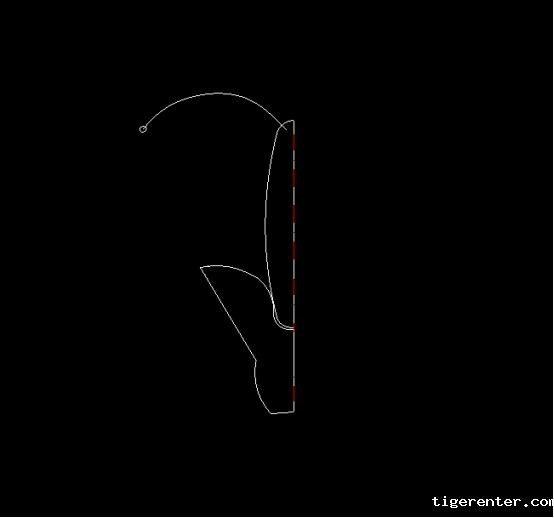

用REV（旋转），SW（扫掠），SPH(球）绘制三维模型，如图：
AR(阵列） 阵列12个，如图
步骤七：
与之前绘制的花瓣，用捕捉移动到合适位置，并且上色，如图
一朵简易的鲜花绘制完成了，再看看简单的渲染图如下。
以上，大家可以参考参考自己动手做一朵三维鲜花。
