CAD提供了一整套尺寸标注的命令和实用程序，使绘图者能够遵守大多数学科的习惯用法。

1、标注术语

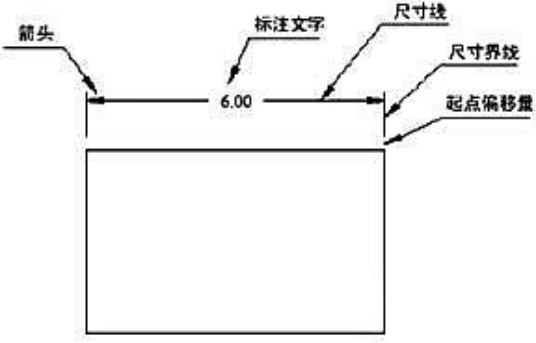

下面是组成CAD尺寸标注的不同部分的术语。下图所示为一个典型的尺寸标注的不同组成元素。

2、关联/非关联尺寸标注

CAD中的尺寸标注，根据系统变量DIMASO的设置，可以绘制为具有关联性或不具有关联性。

·关联性

如果要绘制具有关联性的尺寸，必须将尺寸标注系统变量DIMASO的值设置为“开”，这样组成尺寸标注的各个独立部分，将会变成一个单一的关联的尺寸标注。在这种情况下，如果要修改这个具有关联性的尺寸标注，只要选择了其中的任何一个标注元素，那么这个尺寸标注的所有组成元素都将亮显，并且所有标注元素都会被修改。这与对待块参照中的对象十分相似。除了原来的可见部分外， CAD还将在标注对象的测量点上绘制点对象。这样，如果对矩形的宽标注了关联性的尺寸，那么，拉伸该矩形时，标注尺寸也同时被拉伸，并且标注文字将根据拉伸长度的变化而改变。

·非关联性

如果要绘制具有非关联性的尺寸，须将尺寸标注系统变量DIMASO的值设置为“关”，这样组成标注尺寸的各标注元素就是相互独立的对象。如果要修改其中的一个标注元素，那么也只有这一个元素被修改。

3、尺寸标注命令

在CAD中，调用尺寸标注命令有三种常用的方法，下面就以DIMA-LIGNED命令为例，说明如何调用尺寸标注命令：

在“命令：”提示下，输入DIMALIGNED（或者其他的尺寸标注命令）。

从“标注”工具栏中，选择“对齐标注”图标。

从“标注”下拉菜单中，选择“对齐”命令。

线性标注：?DIMLINEAR命令

对齐标注：DIMALIGNED命令

坐标标注：DIMORDINAT E命令

半径标注：DIMRADIUS命令

直径标注：DIMDIAMETER命令

角度标注：DIMANGULAR命令

基线标注：DIMBASELINE命令

连续标注：DIMCONTINUE命令

快速标注：QDIM命令

引线与快速引线:LEADER、QLEADER命令

绘制圆心标记：DIMCEnter命令

倾斜标注：dimedit

4、编辑标注文字

在CAD中，可以用修改命令和夹点编辑方式编辑所标注的尺寸。此外，CAD还提供了另外两个专门用于编辑标注文字对象的修改命令， DIMEDIT和DIMTEDIT。

5、标注样式

每次在绘制尺寸标注时，都使用当时正在起作用的标注系统变量的设置。尺寸标注系变量的设置可以作为标注样式保存各自的设置，并给它们命名以便在以后使用时调用它们。有些标注系统变量对每一个尺寸标注都起作用。例如，每次在绘制尺寸标注时，标注系统变量DIMSCALE的设定值会影响每一个标注尺寸。但是，标注系统变量DIMDLI控制基线标注中尺寸线的间距，只有在绘制基线尺寸标注时该变量才起作用。不管怎样，当创建并命名一个标注样式后，所有尺寸标注系统变量（除了DIMASO和DIMSHO），不管它们是否起作用，都会被记录在标注样式中。标注系统变量DIMASO和DIMSHO的设置值将被保存在图形中而与标注样式分开。

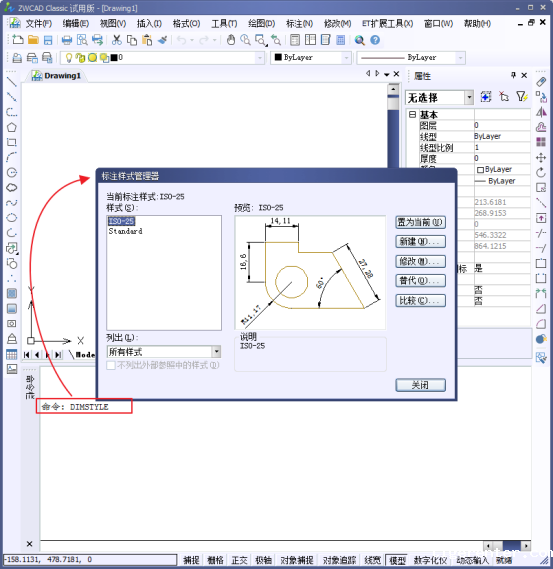

“标注样式管理器”对话框：DIMSTYLE命令
