一：文字样式

CAD图形中的文字是根据当前文字样式标注的。文字样式说明所标注文字使用的字体以及其他设置，如字高、字颜色、文字标注方向等。CAD为用户提供了默认文字样式STANDARD。当在CAD中标注文字时，如果系统提供的文字样式不能满足国家制图标准或用户的要求，则应首先定义文字样式。

命令：STYLE

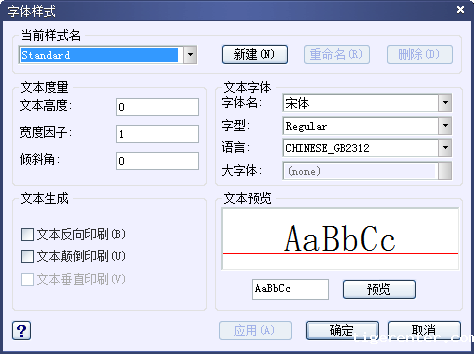

单击对应的工具栏按钮，或选择“格式”--“文字样式”命令，即执行STYLE命令，CAD弹出如后面的图所示的“文字样式”对话框。

对话框中，“样式”列表框中列有当前已定义的文字样式，用户可从中选择对应的样式作为当前样式或进行样式修改。“字体”选项组用于确定所采用的字体。“大小”选项组用于指定文字的高度。“效果”选项组用于设置字体的某些特征，如字的宽高比(即宽度比例)、倾斜角度、是否倒置显示、是否反向显示以及是否垂直显示等。预览框组用于预览所选择或所定义文字样式的标注效果。“新建”按钮用于创建新样式。“置为当前”按钮用于将选定的样式设为当前样式。“应用”按钮用于确认用户对文字样式的设置。单击“确定”按钮，CAD关闭“文字样式”对话框。

二：标注文字

1.用DTEXT命令标注文字?

命令：DTEXT

选择“绘图”|“文字”|“单行文字”命令，即执行DTEXT命令，

CAD提示：

当前文字样式:文字35 当前文字高度: 2.5000

指定文字的起点或[对正(J)/样式(S)]:

第一行提示信息说明当前文字样式以及字高度。第二行中，“指定文字的起点”选项用于确定文字行的起点位置。用户响应后，CAD提示：

指定高度: (输入文字的高度值)

指定文字的旋转角度<0>:(输入文字行的旋转角度)

而后，CAD在绘图屏幕上显示出一个表示文字位置的方框，用户在其中输入要标注的文字后，按两次Enter键，即可完成文字的标注。

2. 利用在位文字编辑器标注文字

命令：MTEXT

单击对应的工具栏按钮，或选择“绘图”|“文字”|“单行文字”命令，即执行MTEXT命令，

CAD提示：

指定第一角点：

在此提示下指定一点作为第一角点后，CAD继续提示：

指定对角点或[高度(H)/对正(J)/行距(L)/旋转(R)/样式(S)/宽度(W)]:

如果响应默认项，即指定另一角点的位置，CAD弹出后面的图所示的在位文字编辑器。

在位文字编辑器由“文字格式”工具栏和水平标尺等组成，工具栏上有一些下拉列表框、按钮等。用户可通过该编辑器输入要标注的文字，并进行相关标注设置。

3.编辑文字

命令：DDEDIT

单击“文字”工具栏上的(编辑文字)按钮，或选择“修改”|“对象”|“文字”|“编辑”命令，即执行DDEDIT命令，

CAD提示：

选择注释对象或[放弃(U)]:

此时应选择需要编辑的文字。标注文字时使用的标注方法不同，选择文字后CAD给出的响应也不相同。如果所选择的文字是用DTEXT命令标注的，选择文字对象后，CAD会在该文字四周显示出一个方框，此时用户可直接修改对应的文字。

如果在“选择注释对象或[放弃(U)]:”提示下选择的文字是用MTEXT命令标注的，CAD则会弹出在位文字编辑器，并在该对话框中显示出所选择的文字，供用户编辑、修改。

4.注释性文字

CAD可以将文字、尺寸、形位公差、块、属性、引线等指定为注释性对象。

1.注释性文字样式

用于定义注释性文字样式的命令也是STYLE，执行STYLE命令后，在打开的“文字样式”对话框中，还应选中“注释性”复选框。选中该复选框后，会在“样式”列表框中的对应样式名前显示图标，表示该样式属于注释性文字样式。

2. 标注注释性文字

用DTEXT或MTEXT命令标注文字时，只要将对应的注释性文字样式设为当前样式，或选择标注注释性文字，然后按前面介绍的方法标注即可。
