我们若是想要在CAD中绘制出螺旋的图形，我们该如何去绘制螺旋呢？我们很少讲到螺旋的绘制，这次我我们来详细解说一下如何绘制螺旋。
操作步骤：
1.直接输入命令 HELIX，或者点击 绘图→螺旋线 ，即可打开螺旋线绘制功能：

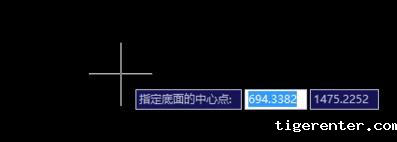

2. 在绘图区域点击需要绘制螺旋线的圆点：
3. 移动鼠标，或者直接输入底面圆半径：
4.移动鼠标，或者直接输入顶面圆半径：
5. 如果需要修改圆圈数，就输入 t 之后，然后回车：

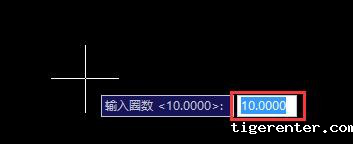

6. 输入圈数后回车：
7.移动鼠标，或者直接输入螺旋圈的高度，然后点击绘图区，即可完成螺旋线的绘制：

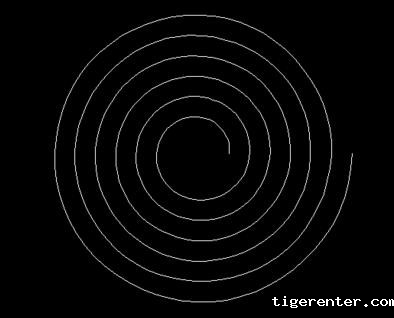

8. 如下图所示，即已经完成了螺旋线(左侧为俯瞰视图，右侧为3d视图)：
