关于比例

比例的问题网上说的多了，却是越说越糊涂，但不说还不行，那就简单点，重在体会与领悟。

1、如果你用布局出图，基本上不用关心比例的问题。意思是说，你可以知其然而不知所以然。所以，强烈推荐使用布局出图。

2、如果你用模型空间出图，则不得不考虑比例换算，你不仅要知其然而且要知其所以然。

3、全局比例：全局比例是一个显示比例，等于打印比例，即与对象的实际尺寸值无关。

4、测量比例：测量比例是一个缩放比例，与对象的实际尺寸值有关。在模型空间中出图，当缩放图形时要用到测量比例，在布局中出图，测量比例始终等于1，亦即不考虑测量比例的存在。

5、打印比例：模型空间的打印比例等于全局比例，布局的打印比例始终等于1：1。

6、视口比例：对象在图纸空间中的大小相对于模型空间中的大小的缩放比例，因图纸大小、视口数量而定。

7、填充比例：不知道说什么，慢慢试吧。

8、线形比例：只针对虚线、点划线的显示，对实线不起作用（好像是废话）。

注：显示比例的意思是只影响标注的数字与图形本身的相对比例，不影响具体的数字的大小，缩放比例正相反，不影响标注的数字与图形本身的相对比例，只影响具体的数字的大小。

参考贴图：

布局（图纸空间）和模型空间

1、图纸空间和模型空间

图纸空间和模型空间一样都是一种载体，模型空间承载几何对象构成的图形，图纸空间承载视图、标注、注释以及图框，还包括页面设置。

2、布局和图纸空间

视图、标注和注释以及页面设置在图纸空间里调整、安排的过程称为布局，同时布局也指这种调整、安排的结果。

注：

以上仅是我的一点理解，注重对布局（图纸空间）和模型空间概念的感性认识，仅此而已，其他的就没说的了。

关于图框及页面设置

1、先按图纸的实际大小画好图框

注：

例如A3的图纸大小为420*297mm，就按这个尺寸画好，同理A2图纸大小为594*420mm，也按这个尺寸画好。式样各个公司、单位都有自己的标准格式，比葫芦画瓢就可以了，如果别人的不错借用一个加工一下也无妨。

图框中的文字字高按实际大小，3.5 mm就按3.5 mm，2.5 mm就按2.5 mm。

注意不需要缩放图框。

另外，建议在模型空间中绘制，并使用外部参照命令引用到布局中，好处慢慢体会吧。

2、在布局中插入图框

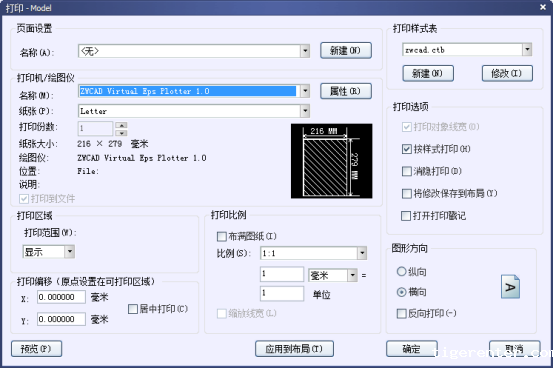

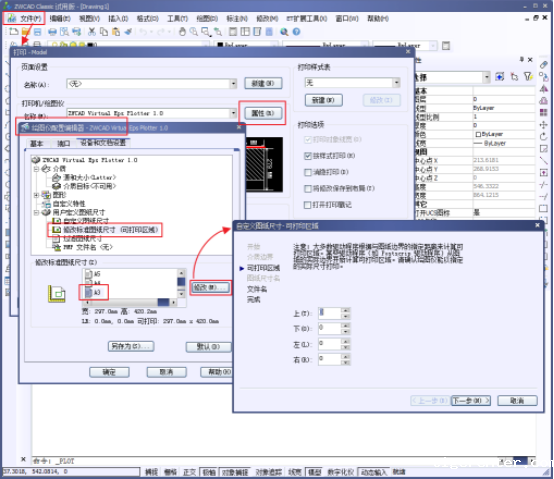

用“Insert” 命令插入，插入点位于“0，0，0”，用“Pagesetup” 命令打开页面设置，选择打印机，点“特性”后选择“修改标准图纸尺寸（可打印区域）”，再选择纸张，把上下左右边距全改为0，保存退出。

见下图：

这是页面设置好后的界面：

注：

我这里的图框插入没有作成块，因为是属于一个文件一张图纸的情况，作成块根本没用，反正如果要修改图框中文字的话总要编辑一次，是不是块都无所谓，如果做成也块的话编辑时调用的是“在位编辑”命令，反而不如直接编辑来得方便。

设好的布局里没有视口，用的时候再建，很灵活。

另外，如果你没有打印机，就随便找一个打印机驱动程序装上去，到打印时再替换，没关系的。

你还可以预先把你可能用到的几种打印机都按上面的设置过程进行设置，存成不同的.pc3文件，在打印时按需选择。

利用布局出图

步骤：

1、首先在模型空间里绘制图形

举例图形，已经全部画好了，实际上不必如此，后面有说明。

这是模型空间里的图形：

2、切换到图纸空间?

（别问我怎么切换啊）

这里要说明一下，首先你自己要确定好在一个布局中放几个图形，这里我计划放三个主图形，两个是大样图，主图在什么位置，大样图在什么位置，以及它们大概的区域，要做到心中有数，同时要考虑文字、尺寸标注及符号的位置。

这是规划好的区域：

3、用“Mview”命令建视口

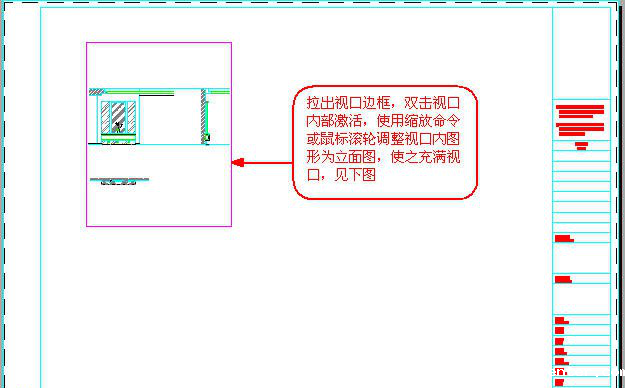

先建主图——立面图的视口，拉出视口边框，双击视口内部激活，使用缩放命令或鼠标滚轮调整视口内图形为立面图，使之充满视口，从而确定图形的大小是我所要的（可以利用视口本身的边框来构图），然后用Vpscale命令点选视口边框查看此时视口比例，接近1：X，一般比例要取整，所以我们设为1：X，可以点选视口边框，按Ctrl+1打开特性工具栏，在“自定义比例”中输入1：25。

见下图

4、同样，建立主图——剖面图及平面图的视口，并调整各自视口内图形为相应的平面图、立面图，见下图：

5、建大样图的视口

同理，建大样图的视口，按前述方法调整视口比例为1：5。

大样图直接利用原剖面图生成，不需要另外画出或从剖面图拷出放到一边，这样修改剖面图时其结果就可以直接在大样图中反映出来。

大样图的圆形视口，是利用“Mview”命令中的“对象”选项将预先画出的圆转化而成的。

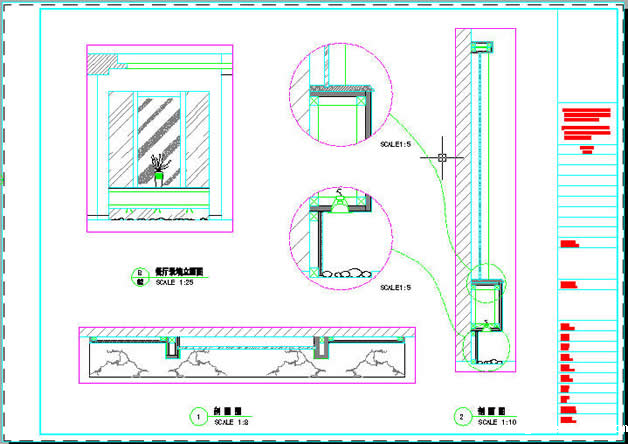

见下图：

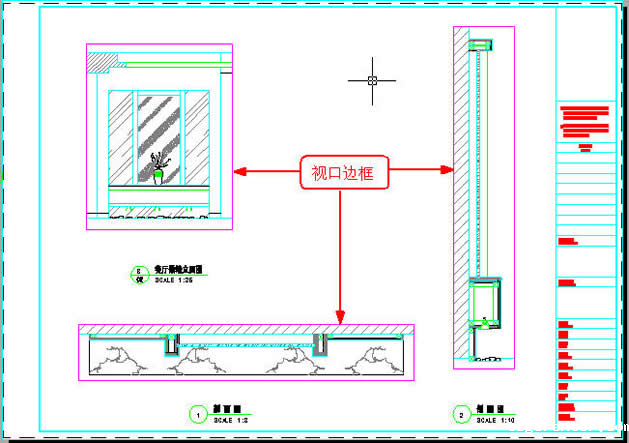

6、标注尺寸及注释，添加符号等，完成图纸。完成的图纸见下图：

注：

首先，强调一点，实际操作时以上步骤是相互穿插进行的，也就是边画图边建视口边调整边标注，可以很随意，不要太机械。

建立视口遵循从主图到副图及从上到下、从左到右的原则。

关于视口在布局中的大小，亦即视口边框的大小，虽然可以灵活设置，想开多大就开多大，但比较好的方式则是通过视口边框来构图，以起到边界和限制的作用，达到任意裁减和拼接图形的目的，在这种情况下，视口边框的大小就不能随意了，要正好包容你想要的那部分图形，使不想要的图形不显示，而不论图形本身是一个整体还是各自独立的。关于这一点，还可参看一下后面视口的应用一段。

视口层应单独设置，我这里放置在“DefPoints”图层，这是CAD自带的，具有不打印功能，正好利用，你也可以放置在任何其它的层中，随便了。
