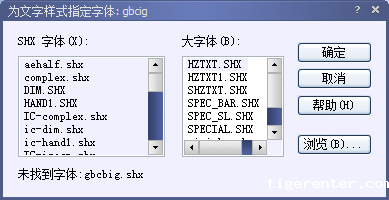

当用tigerenterCAD打开其他设计人员发过来的图纸时，经常会提示找不到相应的字体而弹出一个替换字体的对话框，如下图所示。

出现这种情况时如果不了解这个字体在图纸中具体用途，一种办法就是先“取消”不替换，等打开图纸后在看具体那些文字或符号无法正常显示；一种方法就是根据名字在列表中选择一种近似的字体，但只有从字体名字能看出大致类型时用这种方法才会比较有效。由于对字体类型不了解，不仅替换时无法使字体正常显示，有时还出现类似下面的提示：

hztxt2.shx 是大字体文件，不是形文件。

Eref.shx 是常规字体文件，不是形文件。

什么是大字体文件？什么是常规字体文件？什么又是形文件？他们有什么不同，各有什么作用呢？要想能正确处理文字，必须对字体的分类有所了解。

CAD可使用的字体文件主要分为两类，一类是CAD自定义的*.shx字体；一类是操作系统中的*.ttf字体，如宋体、黑体等。两类字体设计人员都可以自行添加，通过安装字库或将*.ttf文件复制到windows的fonts目录下可以添加TTF字体，SHX字体可以直接复制到新利全站体育官网登录安装目录下的fonts目录下。

TTF字体通常单独使用，在文字样式的字体下拉框选用即可。

SHX文件就是形文件，形文件分为两种：

一种是字形，用于书写文本或符号，如txt.shx，gbcbig.shx等；字形又分两种：大字形与小字形，大字形定义的是双字节的亚洲文字，称大字体文件，如中文(gbcbig.shx)、韩文等等；小字形一般为西方文字，称常规字体文件，如txt.shx等等，

一种是符号形，用于插入特殊符号、图形或定义线型中图形，如ltypeshp.shx，aaa.shx，gdt.shx等。

符号形，顾名思义指特定符号，它的一般用法有三种：

1、SHAPE实体常规使用：load命令载入形文件，然后shape命令再指定相应符号名称，便加入一个SHAPE实体(常见的如aaa.shx)

2、嵌入线型：把符号形嵌入到线型编码，然后实体指定该线型，便可使用(常见的如ltypeshp.shx)

3、特殊符号：如公差符号，这个是内部使用，一般是GDT.shx

虽然都是SHX文件，不同类型字体的用途不同，肯定不能随意替换。同类型的字体文件也不能随意替换，即使是同名的字体文件有时内部定义也不完全相同。例如在设计院使用较多的hztxt.shx就存在好多版本，有的带钢筋符号，有的不带，因此必须使用同一个版本的hztxt.shx才能保证所有字符都能正常显示。

现在大多数设计单位对图纸使用的字体都有要求，这样可以保证内部设计交流或合作时不出现字体方面问题。当需要和其他单位进行图纸交流时，建议最好附上使用的字体文件，避免给对方带来不必要的麻烦
