弧长标注的圆弧标记在标注文字的前面，想将圆弧标记放到文字上面怎么办
看了一下CAD的系统变量帮助，发现当初开发这个功能的时候，开发者就已经考虑到不同用户的需求，提供了可以设置弧长标注的变量：DIMARCSYM。下面简单给大家介绍一下这个变量设置对弧长标注的影响。

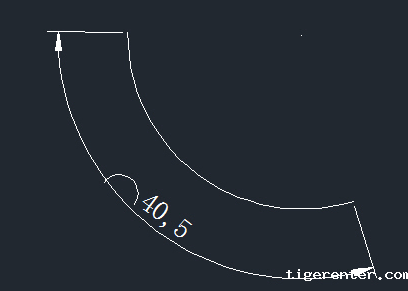

DIMARCSYM的默认值是0，将圆弧标记显示在尺寸文字的前面，如下图所示。

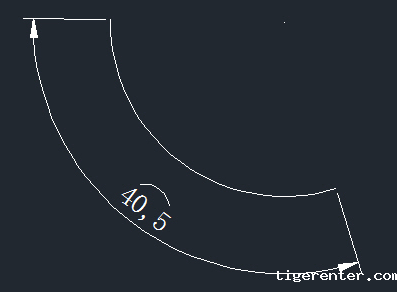

如果将此变量设置为1，圆弧标记会显示在尺寸文字的上方，如下图所示。

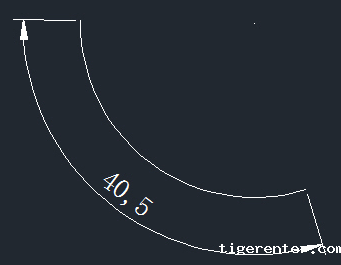

如果将此变量设置为2，将不显示圆弧标记，如下图所示。
变量确实不太好记，我们可以通过菜单栏找到标注样式，

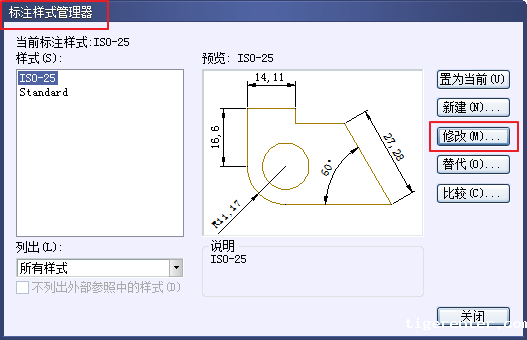

弹出对话框之后，再点击【修改】，

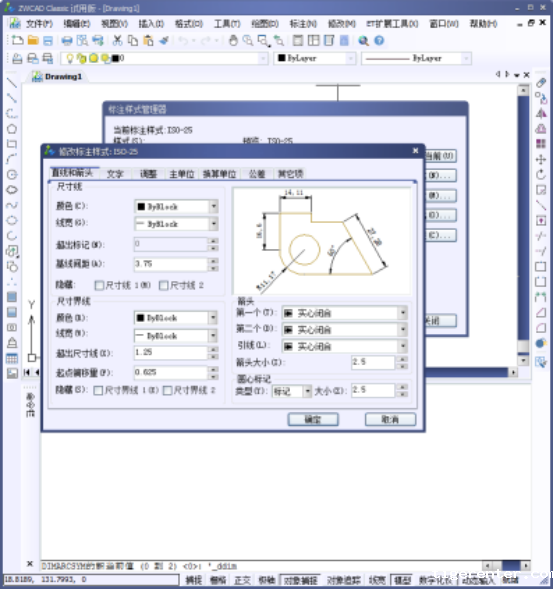

我们就就可以修改我们的标注样式了。
以上是我们新利全站体育官网登录的操作过程，仅供参考。
