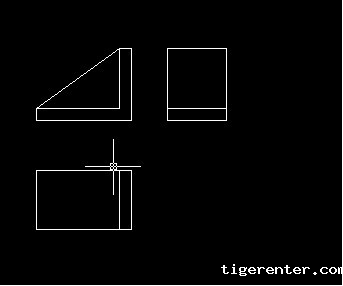

1.我们打开CAD，想要绘制出下图的三角支架
2.然后开启正交模式，我们根据图形的尺寸绘制第一个图形如下，
3.更改图层的颜色为红色，
4.选择构造线工具：
5.命令行输入H，绘制水平构造线：
6.回车后，输入V绘制垂直构造线（线均通过第一个图形的各个顶点）：
7.根据尺寸以最下面一条构造线为基准，绘制左视图：
8.俯视图的方法跟左视图一样，最后删除构造线完成此图：
以上。
