假设我们在CAD中画了一个正方形，然后使用分解，删去了其中的某一条边，我们应该如何使得剩下的三条边组合在一起使其成为一个整体？
我们可以看看学习学习下面的操作步骤
1、命令:【PE】(把一条直线转化为多段线)
PEDIT 选择多段线或 [多条(M)]:(选取一条直线)
选定的对象不是多段线
是否将其转换为多段线? <Y>
输入选项?
[闭合(C)/合并(J)/宽度(W)/编辑顶点(E)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)
/放弃(U)]: j(合并)
选择对象: 指定对角点: 找到 3 个(选取其它两条直线)
2 条线段已添加到多段线
输入选项?
[闭合(C)/合并(J)/宽度(W)/编辑顶点(E)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)
/放弃(U)]:
?

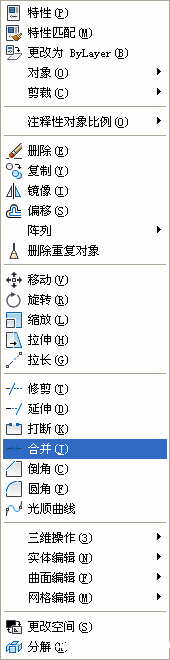

2、利用合并命令，合并命令为【JOIN】，也可以通过菜单【修改】—【合并】找到，然后选中需要合并的对像，回车即可，合并的菜单位置如下所示
