当我们在使用CAD绘图时候，我们有时候会想要旋转一个图形或是一个图块，有时候旋转个半天，还是没有旋转到自己想要的图形。如何去快速的旋转自己的图形到自己需要的地方呢？我们来看看下面的步骤证不能帮到你们呢？

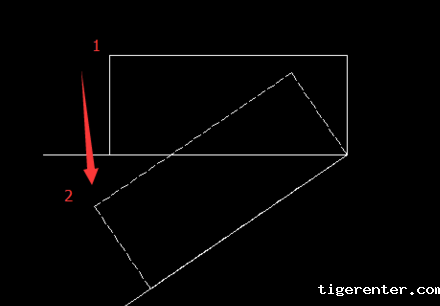

我们举个简单的例子，参考下图。

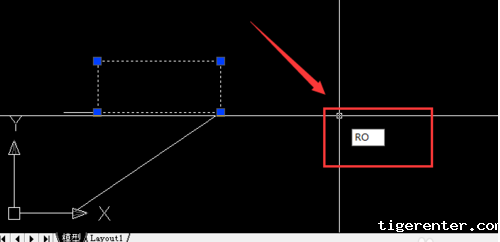

1、我们首先选中要旋转的矩形，快捷键【ro】，然后空格，如下图。
2、然后选中一个基点，如图所示，命令版上会出现命令，我们选择R，空格，如下图。
3、命令版出现的是指定参照角，如下图所示。
<img src="/uploadfile/content/2017/06/5941f94cc520b.png" title="如何旋转CAD中的图形231.png
5、我们选择矩形的最下面的两个点，先选择右边的点，然后左边的点。
6、然后会出现指定新角度，点击新角度的另一边，就可以了，旋转成功。
推荐阅读：CAD中的字体显示不平滑
