CAD捕捉自FROM命令怎么用
为了方便精确定位，CAD提供的多种捕捉方式，打开草图设置对话框，再打开捕捉工具栏或按SHIFT+鼠标右键打开捕捉的快捷菜单时，会发现一个捕捉选项叫捕捉自（FROM），它的应用主要有两种：一、直接用捕捉自来定位点。二、捕捉自在拉伸STRETCH当中的应用
如下图所示。

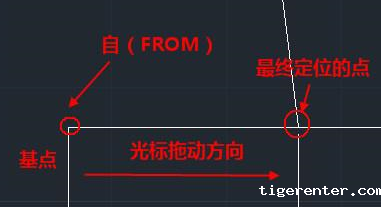

在平时我们使用定位点的时候，我们选择自FROM捕捉方式后，会提示基点，我们选择一点作为基点后会提示偏移，我们拖动光标确定方向，输入一个偏移值，例如20，可发现我们定位的点在距离基点20的位置，如下图所示。
2、知道了捕捉自的基本操作后，我们就可以研究一下捕捉自可以用在哪些情况下使用，通常情况下有两种：
1）在绘图时直接将点定位到距离某个点一定距离的位置。
2）利用拉伸STRETCH功能将图形拉伸到一定的尺寸
