CAD创建空白区域以覆盖对象
WIPEOUT命令可在现有对象上生成一个空白区域。该区域使用当前背景色屏蔽底层的对象，用户可在空白区中为图形添加其他一些设计信息，空白区是一块多边形区域，用户通过一系列点来设定此区域，另外也可以闭合多段线转化为空白区
命令启动方法：
菜单命令：【绘图】>【区域覆盖】
命令：WIPEOUT

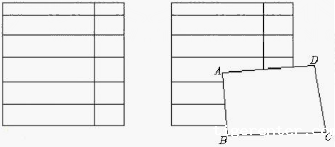

命令行提示：_wipeout指定第一点或[边框（F）/多段线（P）<多段线>]：//拾取A点
指定下一点： //拾取B点
指定下一点或[放弃（U）]： //拾取C点
指定下一点或[闭合（C）/放弃（U）]： //拾取D点
指定下一点或[闭合（C）/放弃（U）]： // 按Enter键结束
