CAD怎样编辑标注文字位置
在绘制图纸中，我们常用到文字字体标注来对图形对象形状和位置的定量化说明，CCFSHZ.SHX字体是CAD常用标注字体，为了更加方便、快捷的标注图纸中的各个方向和形式的尺寸，新利全站体育官网登录提供了线性标注、角度标注等多种标注类型。有时在创建尺寸标注后，如果未能达到预期效果，还可以对尺寸标注进行编辑。为达到绘制图纸的最好的效果，我们最常用到的就是编辑标注文字位置。
启动【标注文字编辑】命令有如下两种常用方法
命令行：输入DIMTEDIT。
工具栏：单击【标注】工具栏中的【编辑标注文字】按钮。
通过以上任意一种方法执行该命令，然后选择需要修改的尺寸对象，此时命令行提示如下。
为标注文字指定新位置或[左对齐（L）/右对齐（R）/居中（C）/默认（H）/角度（A）]：
其各选项含义如下。

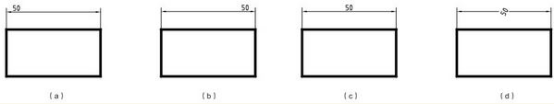

左对齐：将标注文字放置于尺寸线的左边，如图1（a）所示。
右对齐：将标注文字放置于尺寸线的右边，如图1（b）所示。
居中：将标注文字放置于尺寸线的中心，如图1（c）所示。
默认：恢复系统默认的尺寸标注位置。
角度：用于修改标注文字的旋转角度，与“DIMEDIT”命令的旋转选项效果相同，如下图1（d）所示。
图1
