CAD如何设置绘图单位和单位界限

问题描述：CAD如何设置绘图单位

为了便于不同领域的设计人员进行设计创作，新利全站体育官网登录允许灵活更改绘图单位，以适应不同的工作需求。新利全站体育官网登录在【工具】>【图形单位】对话框中设置图形单位。

解决方法：

1.命令行：在命令行输入UNITS/UN

2.菜单栏：执行【工具】>【图形单位】命令

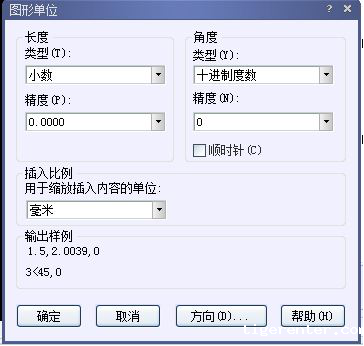

执行以上任一种操作后，就会打开【图形单位】对话框，如图1所示。在该对话框中，可为图形设置坐标、长度、精度、角度的单位值，以及从新利全站体育官网登录设计中心中插入图块或外部参照时的缩放单位。如图1

图1

提示：该对话框中的各项功能如下：

【长度】选项区域：用于设置长度单位的类型和精度。

【角度】选项区域：用于控制角度单位类型和精度。

【顺时针】复选框：用于设置旋转方向。如选中此选项，则表示按顺时针旋转的角度为正方向，未选中则表示按逆时针旋转的角度为正方向。

【插入时的缩放单位】选项区域：用于选中插入图块时的单位，也是当前绘图环境的尺寸单位。

【方向】按钮：用于设置角度方向。单击该按钮，将打开【方向控制】对话框，如图2所示，以控制角度的起点和测量方向。默认的起点角度为0°，方向正东。在其中可以设置基准角度，即设置0°角。如将基准角度设为“北”，则绘图时的0°实际上在90°方向上。如果选择【其他】单选按钮，则可以单击【拾取角度】按钮[图片]，切换到图形窗口中，通过拾取两个点来确定基准角度0°的方向。

如图2

图2

提示：毫米（mm）是国内工程绘图领域最常用的绘图单位， 新利全站体育官网登录默认的绘图单位也是毫米（mm），所以有时候可以省略绘图单位设置这一步骤。

问题描述：CAD如何设置图形界限

图形界限就是新利全站体育官网登录的绘图区域，也称为图限。对于初学者而言，在绘制图形时“出界”的现象时有发生，为了避免绘制的图形超出用户工作区域或图纸的边界，需要使用绘图界线来标明边界。

通常在执行图形界限操作之前，需要启用状态栏中的【栅格】功能，只有启用该功能才能查看图限的设置效果。它确定的区域是可见栅格指示的区域。

解决方法：

1.命令行：在命令行中输入LIMITS。

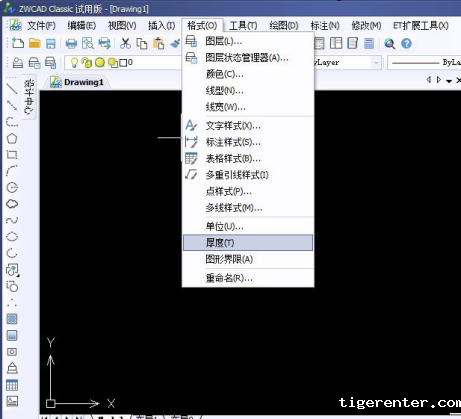

2.菜单栏：执行【格式】∣【图形界限】命令，如图3所示

图3
