问题描述
解决方法
1、在命令行输入【DSETTINGS】，然后【回车】，打开【草图设置】对话框。

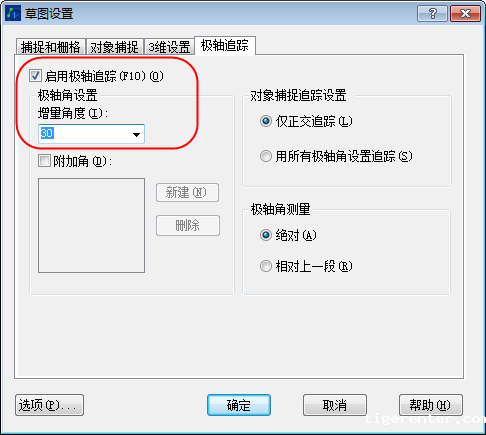

2、在【草图设置】对话框的【极轴追踪】选项卡上选择【启动极轴追踪】复选框。
3、在【极轴角设置】组合框的【增量角】下拉列表选择【30度】。
4、在【捕捉和栅栏】选项卡的【捕捉类型】下选择【等轴测捕捉】。

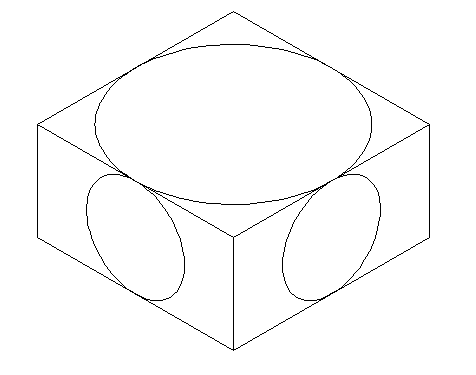

5、开始绘制轴测图。按【F5】键或【CTRL】+【E】组合键，可以选择不同的等轴测平面。
6、在命令行输入【ELLIPSE】，然后【回车】。
7、命令行提示：
指定椭圆轴的端点或 [圆弧(A)/中心点(C)/等轴测圆(I)]：输入【I】，然后【回车】。
指定等轴测圆的圆心：
指定等轴测圆的半径或 [直径(D)]：
交叉参考：在标注类 3.2中，介绍了轴测图的绘制和轴测图的标注。
