在实际设计绘图过程中，往往需要标注一些特殊的字符，这些特殊字符比较难从键盘上直接输入，有时借助输入法特殊符号也很麻烦。但是CAD软件提供了相应的控制符，只要在文字输入相应的控制符，软件就会自动生成相应的特殊符号。下面是特殊符号的控制符表格。
控制符 | 含义 |
%%C | ∅直径符号 |
%%P | ±正负公差符号 |
%%D | （°）度 |
%%O | 上划线 |
%%U | 下划线 |

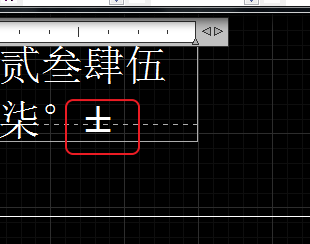

下面我们来做一个直径符号的试验。
输入特殊控制符后，系统自动生成了特殊符号，常用的符号只有这几个，记住不难，比到用的时候到处找，复制粘贴省事多了。
