在遇到修剪或者延伸命令时，很多人无法进行操作就会去网上找攻略，很多都有提到调整“EDGEMODE”命令的值，那这个命令是什么意思，怎么用呢，该设置什么值。
Edgemode命令是edge（边界）和mode（模式）的组合单词，意思是配合 修剪（TRIM） 和 延伸（EXTEND）命令指定切割边界和边界的设置值。
这个命令在CAD里只能设置两个值，一个是：“0 ”，选择不带延伸线的边为切割边界 ，另一个是“1 ”将选定的对象延伸或修剪到剪切边或边界的假想延伸线。这个值只是代表开关的作用，0是关，1是开。

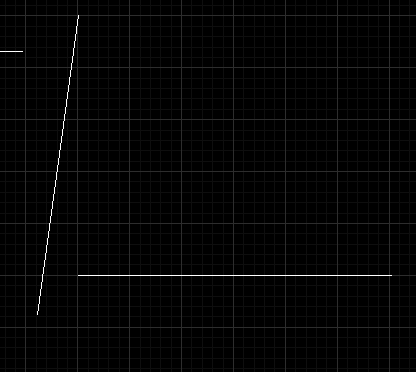

那么，所谓的带延伸线和假想延伸线又是怎么回事呢。是这样的，一般线段只有相交才能修剪，像下图，那为了修剪，就得让线段相交，然后修剪，再把线段剪回原来的样子。如果线段太多就太费时间了，所以CAD设计者，弄了这样一个命令，只要edgemode设置值为1，那么，软件就绘制一个假想的延伸线使它们相交，那样就可以修剪了。

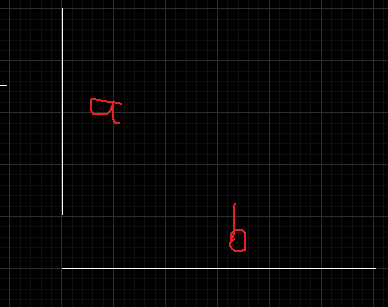

延伸也是同样道理。像下面的A/B线段，直接用延伸是不可以延伸的，因为直接延伸那一条都不能相交，但是设置值为1之后，电脑就生成一条看不见的延伸线，使A/B线段都可以进行延伸操作。
