工具栏: 参照 » 外部参照
菜单项: 插入 » 外部参照管理器
键盘输入: XREF
命令别名: XR
将选定的 DWG 图纸作为外部参照附着到当前图形中，同时可对已附着的外部参照对象进行编辑和管理。
---------------------------------------------------------------------

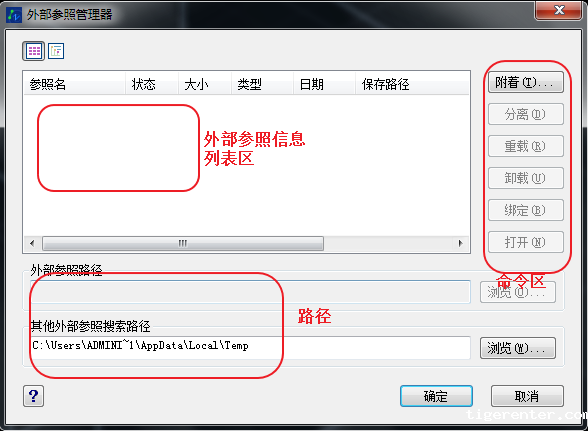

在命令行直接输入 XREF 后按 Enter 键，将开启“外部参照管理器”对话框，用户可在对话框中附着新的外部参照或者对已有的外部参照进行编辑。
在命令行输入 -XREF 后按 Enter 键，则以命令行方式提示。
列出
命令行中列出已经插入的外部参照信息，包括外部参照名称、类型、路径。
绑定
将指定的外部参照和当前图形文件绑定，转化为块，使其成为当前图形文件的一部分。
插入
将当前图形中附着的外部参照转化为块插入到当前图形文件中。
分离
将当前图形文件中附着的外部参照删除，并删除该外部参照的定义。
路径
显示外部参照的原路径，并可以为其指定新的路径。
重新加载
重新加载指定的外部参照，以保证当前图形文件中的外部参照为最新版本。
卸载
将选定的 DWG 文件从当前图形文件卸载。
覆盖
以覆盖的方式插入外部参照，若插入的外部参照图形自身包含被覆盖的外部参照，当前图形文件不会显示被覆盖的外部参照。
附加
以附着的方式插入外部参照，若插入的外部参照图形自身包含被附着的外部参照，当前图形文件会显示被附着的外部参照。
