CAD默认的阵列有两种，一种是环形，一种是矩形，可以创建呈圆形，矩形的阵列。但是我们经常还需要完成别的形状的阵列，比如椭圆的，比如不规则多段线的，那么我们该怎么创建呢？其实，“measure”定距等分命令就可以实现这一点。
定距等分命令可以在选定的图形线段上根据设定的距离，插入标志和块。
下面我们以tigerenterCAD2017版为例子，介绍一下CAD如何创建椭圆阵列。

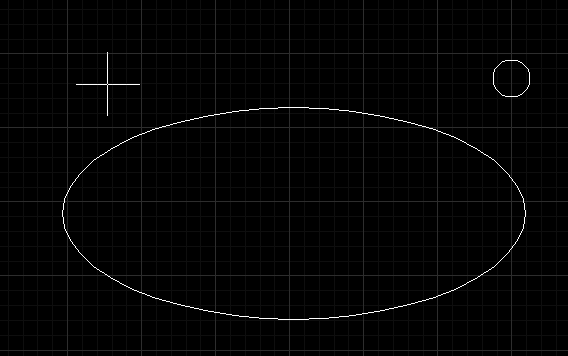

如上图，我们需要把圆形环绕椭圆形成阵列。

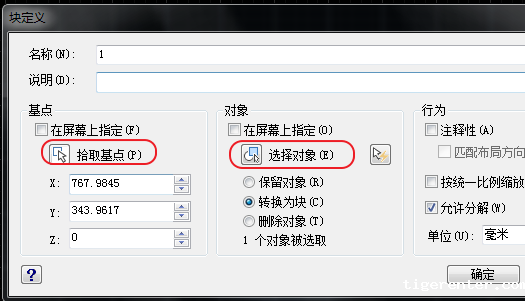

我们先把小圆建立为块，以为定居等分命令不支持插入图形。我们输入命令符“block”进入块面板。点击“拾取基点”，拾取小圆圆心，然后“选择图形”，将小圆，确定，建立为块。
然后我们输入“ME”，进入定距等分命令，选择椭圆，右键确定。

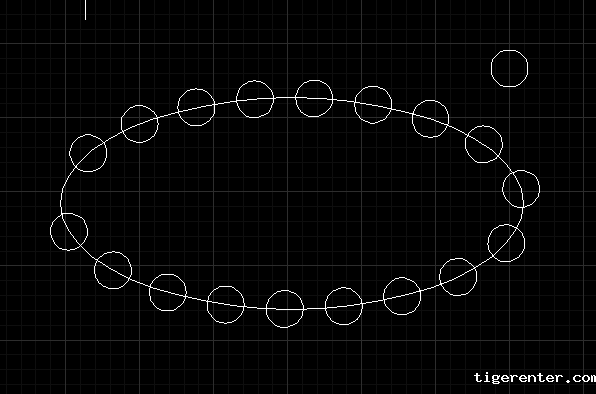

然后输入“B”选择插入块。然后输入合适的距离，就这样，一个椭圆阵列就出来了。

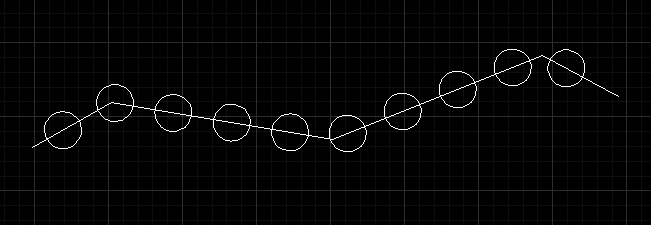

路径阵列同理利用定距等分命令插入块实现。
