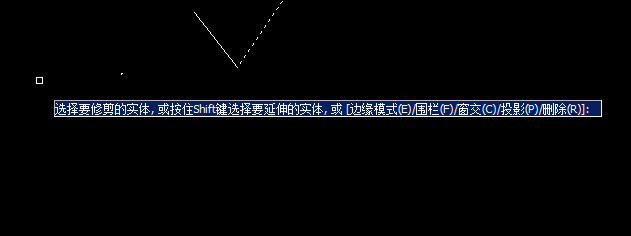

CAD作图中，经常会遇到作图后某些线段多出来了，要修剪，比如两条相交线段多出来的边线。这时候我们可以输入“TR”修剪命令，快速对图形进行修剪。在修剪过程中，我们会遇到系统询问用“围栏”命令还是“窗交”命令，如下图，这两个命令是什么意思呢？作用是什么。下面小编向大家演示一下。

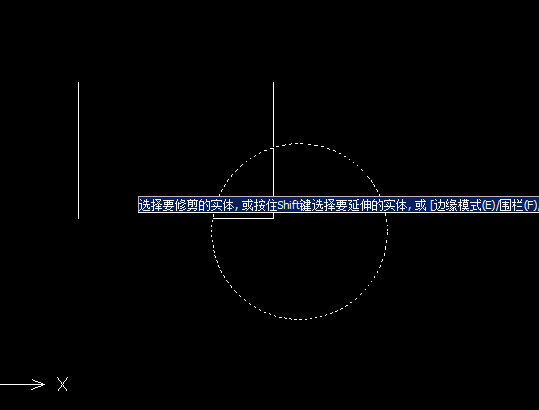

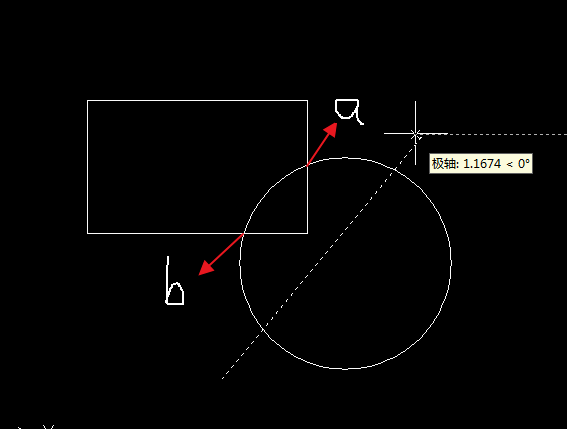

  我们先选择“围栏命令”。可以看到，栏线穿过圆，修剪之后a、b相交点以外的圆都被修剪掉了。那么我们可以知道，修剪的“围栏”命令就是栏选与栏线相交的图形，将图形与其他图形相交点以外的突出减除掉。

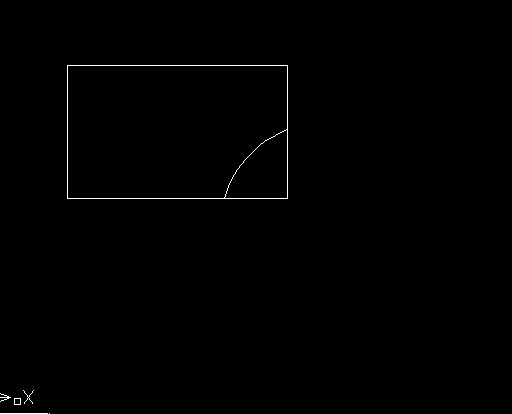

  下面我们选择“窗交”命令。我们在矩形中间窗交。这样圈出来的四个交点之外的矩形都被剪掉了。那么我们可以知道，与栏选显示，窗交是所有与选择矩形相交的线段都被选择，它们与别的线段相交之前的线段都被剪掉。
