我们在运用CAD的时候经常需要将原坐标系转换为自己需要的坐标系，简单几步即可搞定，下面小编分享一下个人的实操经验，希望对大家有帮助！
比如我们想转变下图1为下图2.

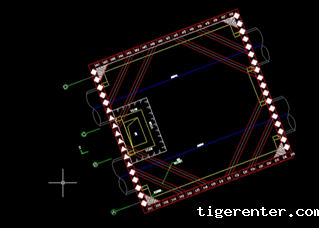

图1

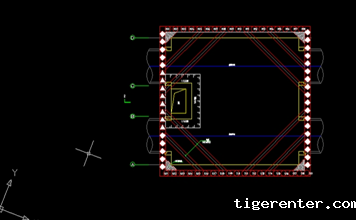

图2
具体方法步骤如下：
第一步：在命令行输入“UCS”，然后空格确认。
第二步：根据提示输入“N”，选择新建坐标系，接着会出现如下图所示的提示。
第三步：根据提示再输入其他命令，比如可以输入3，完了之后会提示我们输入新建坐标系的原点坐标。
第四步：在图上我们点击新建坐标系的原点
第五步；在图上根据提示点击新建坐标系的X轴，具体如下图。
第六步：在图上根据提示我们点击新建坐标系的Y轴，具体如下图。

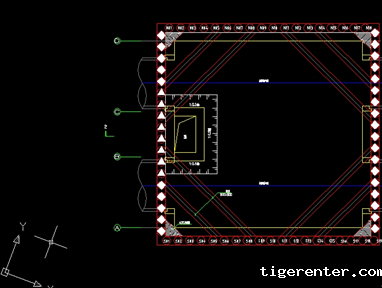

第七步：操作完这一系列步骤之后，此时会看到图形的坐标系已经被旋转。如图所示。
第八步：输入“PLAN”，就会出现如下图的提示
第九步：根据提示，选择【当前UCS】，提示默认的即为【当前UCS】，因此我们不用输入任何命令，直接空格确认即可。
补充说明：有时候需要查询一些坐标，这样就比较麻烦了，因此还需一步。此时我们再输入UCS，就会出现如下图的提示

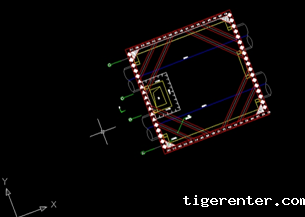

根据提示我们选择【世界】即可，（此命令默认的选项就为【世界】，因此我们输入命令之后直接空格确认即可，无需输入任何命令），此时就大功告成了。如下图。
补充说明：有时候需要查询一些坐标，这样就比较麻烦了，因此还需一步。此时我们再输入UCS，就会出现如下图的提示
根据提示我们选择【世界】即可，（此命令默认的选项就为【世界】，因此我们输入命令之后直接空格确认即可，无需输入任何命令），此时就大功告成了。如下图。
